SIYI HM30 HD — цифрова відеосистема з дистанційним керуванням

SIYI HM30 HD — цифрова система передачі відео та керування, призначена для FPV-дронів, БПЛА та інших радіокерованих платформ. Система об'єднує відеопередачу, канал дистанційного керування та передачу даних в одному радіоканалі.

HM30 забезпечує цифрову передачу відео на відстань до 20 км за прямої видимості та відсутності перешкод. Система використовує автоматичний вибір частотного каналу з урахуванням рівня перешкод, що допомагає підтримувати стабільний зв'язок під час польоту.

Особливості

• цифрова Full HD система передачі відео;
• дальність передачі до 20 км за сприятливих умов;
• 16 каналів зв'язку;
• одночасна передача відео, керування та телеметрії;
• автоматичний вибір частотного каналу;
• підтримка двоканального відеопотоку;
• передача телеметрії та OSD на основі MAVLink;
• OLED-дисплей на наземному блоці;
• підтримка режиму керування двома операторами;
• підтримка S.Bus та PPM для сигналу керування;
• UART та Ethernet для передачі даних;
• сумісність із PX4, ArduPilot та INAV;
• робота із SIYI FPV, QGroundControl та Mission Planner;
• підтримка швидкознімних акумуляторів серії NP-F550/F750/F950 для наземного блоку;
• заряджання наземного блоку за протоколом PD потужністю до 30 Вт.

Характеристики

• Тип пристрою: цифрова система передачі відео та керування
• Максимальна дальність передачі: до 20 км
• Умови заявленої дальності: пряма видимість, відсутність перешкод
• Кількість каналів зв'язку: 16
• Відеопотік: Full HD
• Сумісні автопілоти: PX4, ArduPilot, INAV
• Сумісні наземні станції та ПЗ: SIYI FPV, QGroundControl, Mission Planner

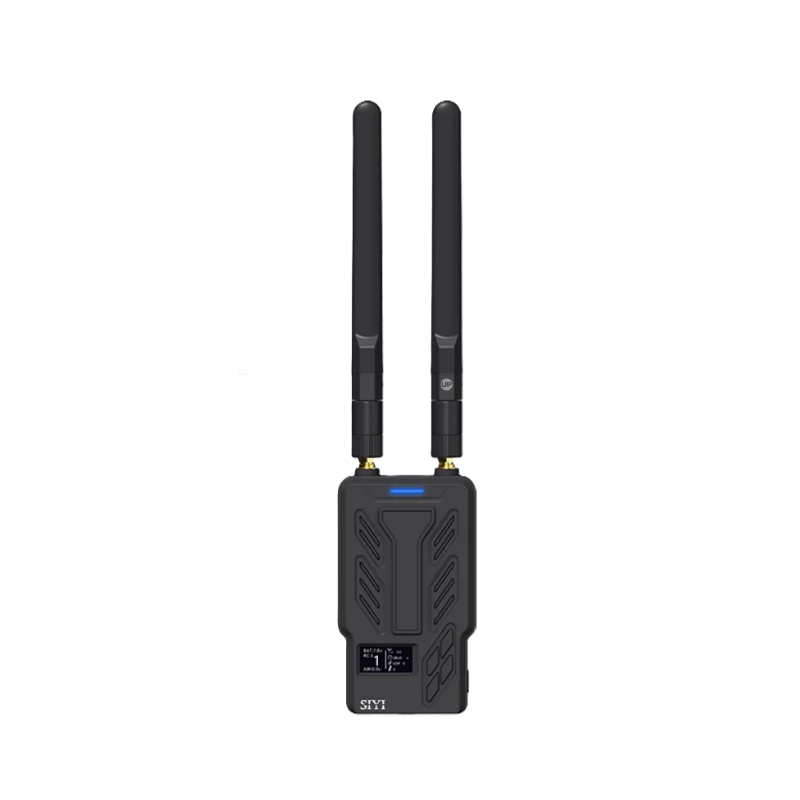

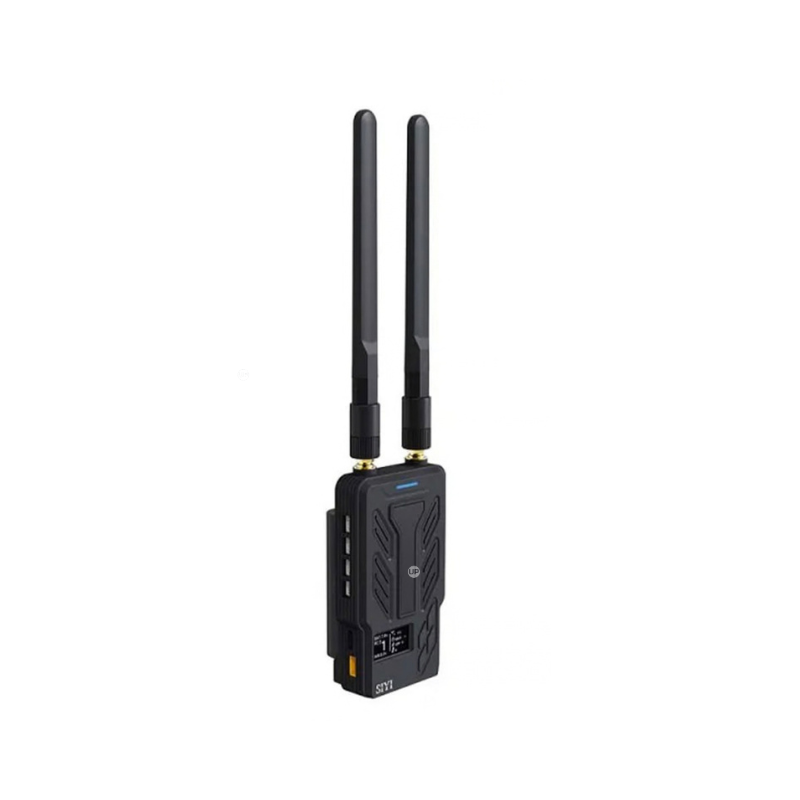

Наземний блок

• Дисплей: OLED, 0,96"
• Акумулятори: NP-F550 / F750 / F950
• Швидке заряджання: PD 30 Вт
• Розміри: 109 × 61 × 28 мм
• Вага: 132 г
• Підсилення стандартної всеспрямованої антени: 5 dBi
• Підсилення антени великої дальності: 11 dBi
• Вхід RC-сигналу: S.Bus / PPM
• Інтерфейс передачі даних: UART
• Мережевий інтерфейс: Ethernet
• Інтерфейс зв'язку з GCS: USB Type-C
• Живлення: XT30
• Кріплення: різьбовий отвір 1/4"
• Ступінь захисту: IP53
• Робоча температура: -10 ~ +50 °C.

Повітряний блок

• Вихідний сигнал: 16 каналів S.Bus
• PWM: 5 каналів
• Інтерфейс RC: S.Bus
• Передача даних до польотного контролера: UART
• Відеовхід / мережевий зв'язок: Ethernet
• Оновлення прошивки: USB Type-C
• Робоча напруга: 12,6–25,2 В (3S–6S)
• Розміри: 70 × 55 × 16 мм
• Вага: 74 г
• Підсилення антени: 5 dBi
• Середнє споживання: 2,8 Вт
• Максимальне споживання: 12 Вт
• Робоча температура: -10 ~ +50 °C.

FPV-камера R1M

• Тип: HD FPV-камера з записом
• Сенсор: 1/2,9" CMOS
• Роздільна здатність сенсора: 2 МП
• Поле зору: 90° по діагоналі, 80° по горизонталі
• Відеозапис: 1080p/30 кадрів/с, 720p/30 кадрів/с
• Бітрейт: 12 Мбіт/с
• Формат відео: MP4
• Карти пам'яті: microSD Class 10, до 32 ГБ
• Файлова система: FAT32
• Робоча напруга: 12 В
• Споживання: 2,5 Вт
• Розміри: 42 × 42 × 25 мм
• Вага: 23 г
• Робоча температура: -10 ~ +50 °C.

Призначення

Для передачі цифрового FPV-відео, керування та телеметрії на БПЛА, FPV-дронах та інших радіокерованих платформах.

Сумісність

SIYI HM30 сумісна з польотними контролерами PX4, ArduPilot та INAV, а для перегляду відео й роботи з телеметрією може використовуватися із SIYI FPV, QGroundControl та Mission Planner. Для Windows-версії Mission Planner виробник окремо зазначає підтримку відеопотоку H.264.

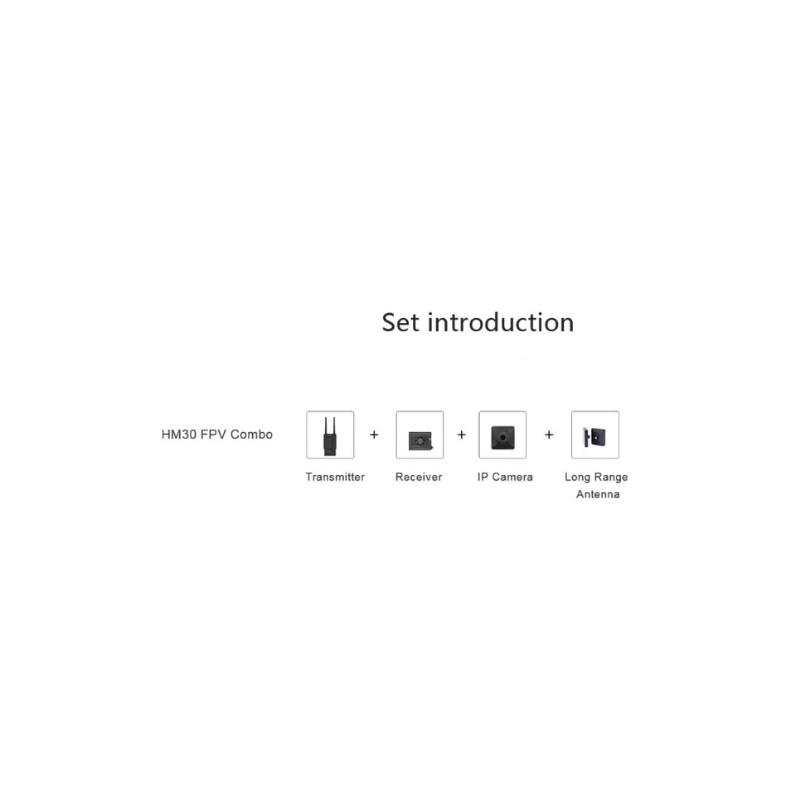

Комплектація

• Наземний передавач SIYI HM30 — 1 шт.
• Повітряний приймач SIYI HM30 — 1 шт.
• FPV-камера R1M — 1 шт.
• Антена великої дальності — комплект із набору.

*Залежно від постачання зовнішній вигляд та комплектація можуть відрізнятися від зображень на сайті. Зовнішній вигляд не впливає на якість та характеристики продукту.
