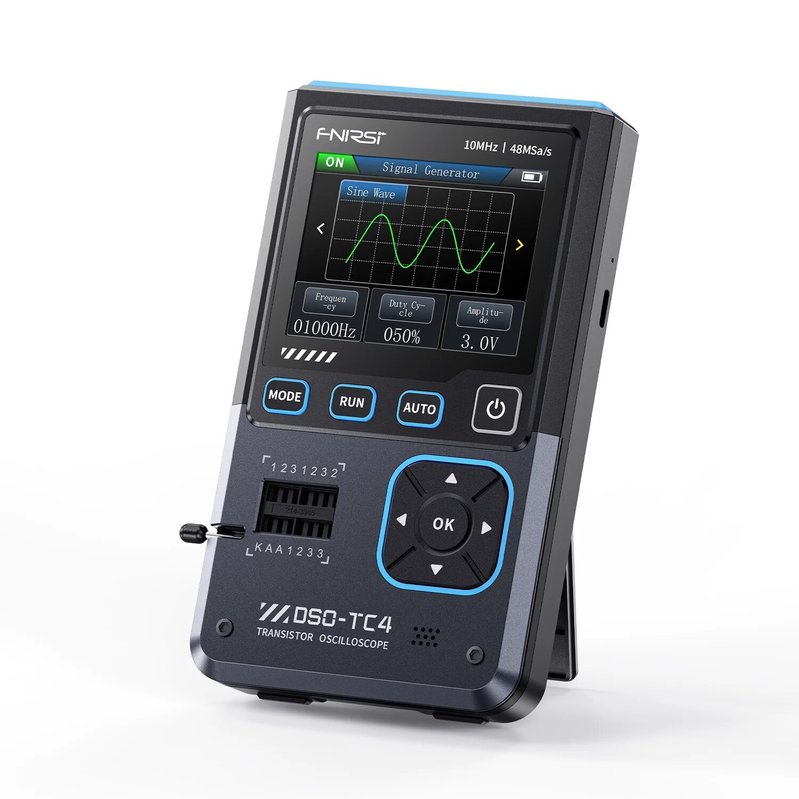

Цифровой осциллограф + тестер компонентов + генератор сигналов 3 в 1 FNIRSI DSO-TC4

FNIRSI DSO‑TC4 — портативный прибор "3 в 1": цифровой осциллограф + тестер компонентов + генератор сигналов.

Устройство объединяет три функции:

• цифровой осциллограф для отображения сигналов;
  тестер электронных компонентов (диоды, транзисторы, MOSFET, SCR/TRIAC, конденсаторы,
• резисторы, индуктивности) с автоматическим обнаружением;
• генератор сигналов (DDS-генератор) для формирования стандартных и нестандартных сигналов

Устройство имеет компактный форм-фактор, встроенный аккумулятор, цветной TFT-дисплей, USB-порт Подключение.

Характеристики:

1. Осциллограф:
   -полоса пропускания: 10 МГц
   -частота дискретизации реального времени: 48 MSa/s
   -входное сопротивление: 1 МОм
   -тестовое напряжение с пробником 1:1: 80 Vpp (+40 V)/с 10:1: 800 Vpp (+400 V)
   -вертикальная чувствительность: 10 mV/div ~ 10 V/div (для диапазона X1)
   -база времени: от 50 нс ~ 20 с
2. Генератор сигналов:
   -исходные формы: 13 типов волн
   -диапазон частоты: 0–50 кГц
   -амплитуда сигнала: регулируемая до ~3 В
3. Тестер компонентов:
   -резисторы: 0.01 Ω ~ 50 MΩ
   -конденсаторы: 25 pF ~ 100 mF
   -индуктивности: 10 µH ~ 1000 mH
   -тестирование транзисторов, MOSFET, IGBT, SCR, TRIAC, поддержка сенсоров DS18B20, DHT11

Физические параметры/питание:

• дисплей: 2.8″ TFT цветной
• встроенный аккумулятор: 1500 mAh
• размеры: ~90×142×27.5 мм

Вывод

Это устройство подходит как компактное многофункциональное решение для ремонтных задач, полевых выездов, быстрой диагностики компонентов и сигналов. Однако следует учесть, что полоса пропускания и частота дискретизации не предназначены для профессионального анализа высокочастотных или сложных сигналов (>10 МГц).

*В зависимости от поставки внешний вид и комплектация могут отличаться от изображений на сайте. Внешний вид не влияет на качество и характеристики продукта.
