Як швидко знайти коротке замикання на материнській платі телефону

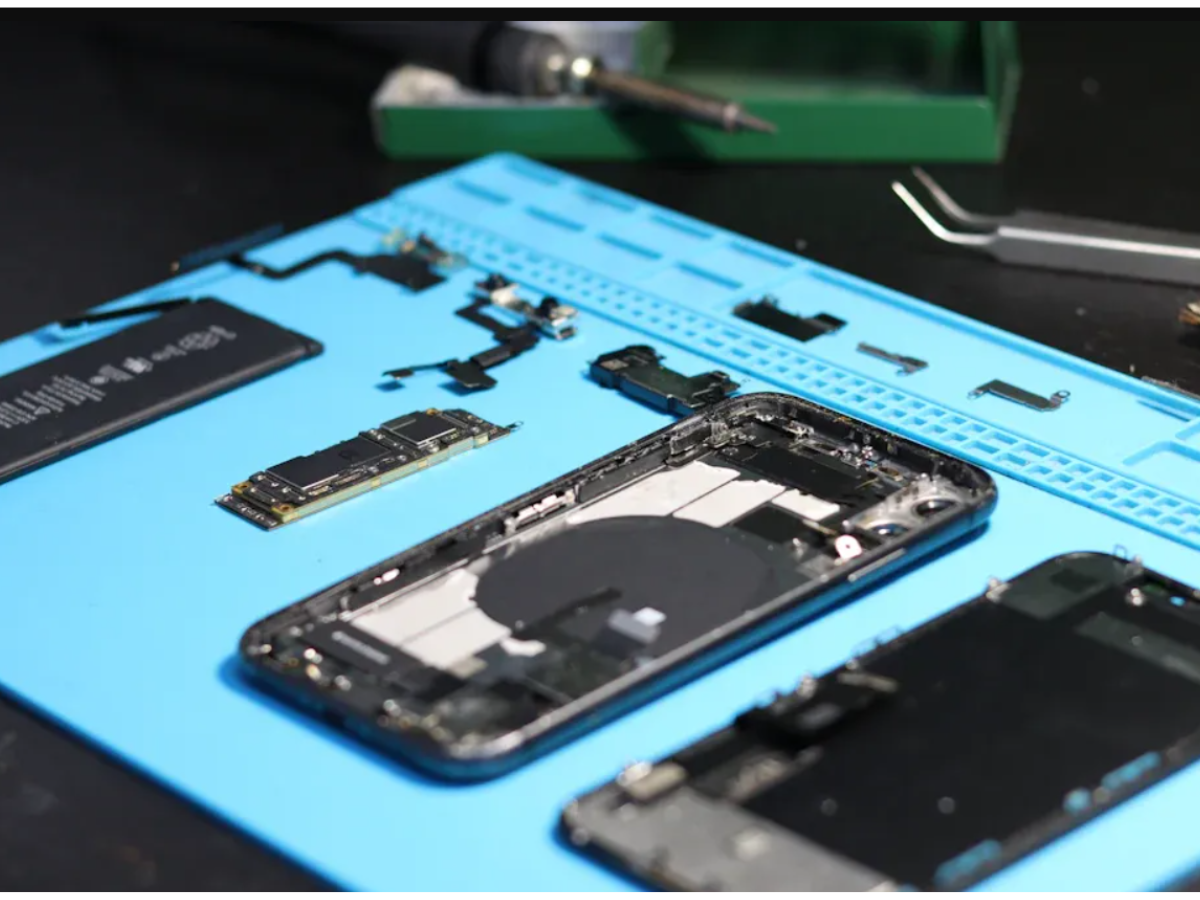

Коротке замикання на материнській платі телефону – одна з найпоширеніших причин, через яку пристрій перестає вмикатися, швидко розряджається або починає сильно нагріватися. Така несправність може виникнути після попадання вологи, падіння смартфона, стрибка напруги або виходу з ладу одного з електронних компонентів. Пошук короткого замикання вважається непростим завданням, оскільки зовні плата може бути цілком справною. Щоб визначити несправний елемент, майстри використовують мультиметр, лабораторний блок живлення, тепловізор та спеціалізовані прилади для діагностики.

У цій статті розберемо, за якими ознаками можна визначити коротке замикання, які інструменти знадобляться для діагностики та які методи допомагають швидко знайти несправність без зайвої заміни справних компонентів.

За якими ознаками можна визначити коротке замикання?

Не завжди коротке замикання виявляється однаково. Іноді телефон просто перестає вмикатись, а в інших випадках продовжує працювати, але швидко втрачає заряд або помітно нагрівається. Нижче розглянемо ознаки, які найчастіше вказують на проблему у ланцюгах живлення.

Телефон не вмикається

Якщо смартфон перестав реагувати на кнопку живлення, акумулятор справний і зарядка не допомагає, однією з можливих причин може бути коротке замикання на материнській платі. Через несправність живлення не проходить через ланцюг, тому пристрій не запускається.

Сильно гріється відразу після підключення живлення

Справна плата не повинна нагріватися за кілька секунд після підключення акумулятора або лабораторного блока живлення.Якщо один із компонентів стає гарячим практично відразу, це може вказувати на ділянку, де виникло коротке замикання.

Високе споживання струму на лабораторному блоці живлення

Під час діагностики фахівці часто підключають плату до лабораторного блоку живлення. Якщо пристрій показує підвищене споживання струму ще до спроби увімкнення телефону, це одна з характерних ознак короткого замикання в одній із ліній живлення.

Швидко розряджається акумулятор

Іноді телефон продовжує працювати, але заряд акумулятора йде значно швидше, ніж звичайно. Якщо батарея справна, а енергоспоживання залишається високим навіть у режимі очікування, перевірте плату на наявність короткого замикання або несправного компонента, який постійно споживає струм.

Чому виникає коротке замикання?

Причин появи короткого замикання може бути кілька. Іноді проблема виникає відразу після падіння або контакту з водою, а в деяких випадках несправність поступово розвивається через природне зношування компонентів. Ось найпоширеніші причини.

Попадання вологи – навіть невелика кількість рідини може спричинити корозію контактів або з'єднати між собою доріжки на платі. Іноді телефон продовжує працювати після намокання, але через деякий час виникають проблеми з увімкненням або зарядженням.

Механічні пошкодження плати - після сильного удару або падіння плати можуть з'явитися тріщини, пошкодження доріжок чи зміщення електронних компонентів. Такі дефекти нерідко стають причиною короткого замикання.

Невдалий ремонт - заміна деталей, виконана без необхідного устаткування чи досвіду, може призвести до появи КЗ. Залишки припою, пошкоджені доріжки, неправильно встановлені компоненти або випадкове замикання контактів, одні з найпоширеніших помилок під час ремонту.

Вихід з ладу конденсаторів – керамічні конденсатори вважаються однією з найпоширеніших причин короткого замикання на материнських платах смартфонів. При пошкодженні можуть замкнути лінію живлення, через що пристрій перестає працювати.

Пошкодження мікросхем живлення - контролери живлення, мікросхеми заряджання та інші силові елементи працюють під постійним навантаженням. Якщо один з таких компонентів виходить з ладу, це може призвести до короткого замикання ланцюга.

Перегрів компонентів - тривала робота за високої температури чи порушення тепловідведення поступово погіршують стан електронних компонентів. У деяких випадках це призводить до їх пошкодження та появи короткого замикання.

Які інструменти знадобляться для пошуку короткого замикання?

Щоб знайти ділянку з коротким замиканням, недостатньо звичайного візуального огляду плати. Найчастіше майстри використовують відразу кілька інструментів, кожен із яких допомагає певному етапі діагностики.

Лабораторний блок живлення

Дозволяє безпечно подати напругу на плату та спостерігати за споживаним струмом. Якщо після підключення струм відразу виявляється вище за норму, це може вказувати на коротке замикання. Крім того, з його допомогою виконують інжекцію напруги, щоб виявити нагрівається елемент.

Мультиметр

Один із перших інструментів, який використовують при діагностиці. З його допомогою перевіряють опір ліній живлення, продзвонюють ланцюги та визначають, чи є коротке замикання на конкретній лінії. Така перевірка допомагає зрозуміти, у якому напрямі продовжуватиме пошук.

Тепловізор або термокамера

Тепловізор значно полегшує пошук несправного компонента. Після подачі живлення можна побачити, який елемент нагрівається сильніше за інших. Цей спосіб особливо зручний під час ремонту складних багатошарових плат, де визначити проблему візуально практично неможливо.

Терморідкість, фризер або ізопропіловий спирт

Якщо тепловізора немає, визначити місце нагрівання можна за допомогою допоміжних засобів. На плату наносять ізопропіловий спирт або спеціальну терморідину або використовують спрей, що охолоджує. При подачі живлення рідина швидше випаровується або іній першим зникає саме з компонента, який нагрівається.

Апарат для пошуку короткого замикання

Спеціалізовані прилади дозволяють швидше знаходити несправності, аніж звичайний лабораторний блок живлення. Вони розраховані саме на діагностику коротких замикань, забезпечують точну подачу струму та спрощують пошук проблемної ділянки. Один із таких приладів – i2C DL-03S, який використовують для діагностики материнських плат смартфонів, планшетів та іншої електроніки.

Помилки при пошуку короткого замикання

Навіть за наявності хорошого обладнання пошук короткого замикання може затягнутися, якщо припуститися помилок під час діагностики. Деякі з них не тільки ускладнюють пошук несправності, але можуть призвести до пошкодження справних компонентів.

1. Занадто висока напруга при інжекції

При подачі напруги важливо враховувати особливості лінії живлення. Якщо використовувати занадто високе значення, можна пошкодити мікросхеми та інші елементи, які були повністю справні. Тому майстри зазвичай починають з мінімальної безпечної напруги і при необхідності поступово її збільшують.

2. Занадто великий струм

Ще одна поширена помилка, одразу виставлятиме високий струм на лабораторному блоці живлення. В результаті несправний компонент може перегрітися, а разом із ним постраждають сусідні елементи. Набагато безпечніше збільшувати струм поступово, контролюючи поведінку плати.

3. Пошук без схеми плати

Сучасні смартфони мають складну структуру живлення, тому без схеми чи BoardView легко втратити багато часу. Документація допомагає зрозуміти, які компоненти знаходяться на потрібній лінії живлення та де шукати джерело проблеми насамперед.

4. Неправильна інтерпретація нагріву

Не кожен компонент, що нагрівається, є несправним. Деякі мікросхеми можуть виділяти тепло під час роботи і це нормально. Тому важливо оцінювати нагрівання у поєднанні з іншими результатами діагностики, а не робити висновки лише за температури.

5. Заміна компонентів без діагностики

Іноді у спробі заощадити час починають змінювати конденсатори, контролери живлення та інші елементи науга». Такий підхід рідко призводить до результату і нерідко ускладнює подальший ремонт. Набагато ефективніше спочатку точно визначити несправну ділянку, а вже потім приступати до заміни компонентів.

Пошук короткого замикання потребує уважного підходу та послідовної діагностики. Чим раніше вдається визначити несправну ділянку, тим вища ймовірність виконати ремонт без зайвих витрат та уникнути заміни справних компонентів. Сьогодні для діагностики використовуються різні інструменти, від звичайного мультиметра до спеціалізованих приладів для пошуку короткого замикання. Їхнє грамотне застосування дозволяє значно скоротити час пошуку несправності та зробити ремонт більш точним.
