Як вибрати мікроскоп для ремонту телефонів: докладний посібник для майстра

Ремонт сучасної електроніки, особливо смартфонів, вимагає точності, уваги до деталей і доброго зору. Без збільшувальної техніки неможливо якісно виконувати пайку мікросхем, аналізувати пошкодження чи замінювати SMD-елементи. Одним із головних інструментів майстра в таких завданнях стає мікроскоп.

Переваги мікроскопа під час ремонту смартфонів

Сучасні плати телефонів заповнені мініатюрними компонентами. SMD-резистори, конденсатори, процесори й шлейфи потребують точності під час пайки та діагностики. Неозброєним оком просто не побачити мікротріщини, відірвані контакти або корозію.

Мікроскоп для ремонту електроніки дозволяє:

• Збільшити зображення зони пайки;

• Точно позиціонувати паяльник або фен;

• Виявити мікропошкодження;

• Підвищити якість і швидкість роботи.

Основні типи мікроскопів

1. Стереомікроскоп (оптичний)

Це класичний мікроскоп з окулярами, що дає об’ємне (3D) зображення. Оптимальний для ручної пайки.

Для чого використовують?

Стереомікроскоп — це золотий стандарт для:

• пайки й ремонту SMD-компонентів,

• заміни мікросхем і роз’ємів на платах,

• діагностики мікротріщин і корозії,

• точної ручної роботи з об’ємними об’єктами.

Плюси:

• Природна глибина різкості;

• Чудова деталізація;

• Надійність і простота.

Мінуси:

• Швидко втомлюються очі;

• Потрібне певне положення голови;

• Часто без вбудованої камери.

Кому підійде: майстрам, які цінують класичну оптику і точну ручну роботу.

2. Цифровий мікроскоп

Виводить зображення на вбудований екран або монітор. Зручний для тривалої роботи й навчання.

Для чого використовують?

• Ремонт телефонів і ноутбуків (пайка SMD, мікросхем);

• Пошук пошкоджень і мікротріщин на платі;

• Контроль якості пайки;

• Створення навчальних відео й трансляцій процесу роботи;

• Робота з дрібними деталями: ювелірна справа, годинники, 3D-друк, моделювання тощо.

Плюси:

• Зручно для спини й очей;

• Можна робити фото/відео;

• Демонстрація клієнту або учням.

Мінуси:

• Менша глибина різкості;

• Затримка відео на дешевих моделях.

Кому підійде: тим, хто цінує ергономіку та цифрові технології.

3. Комбінований (тринокулярний)

Поєднує стереооптику та цифрову камеру — оптимальний варіант, якщо потрібно працювати очима та одночасно виводити зображення на монітор.

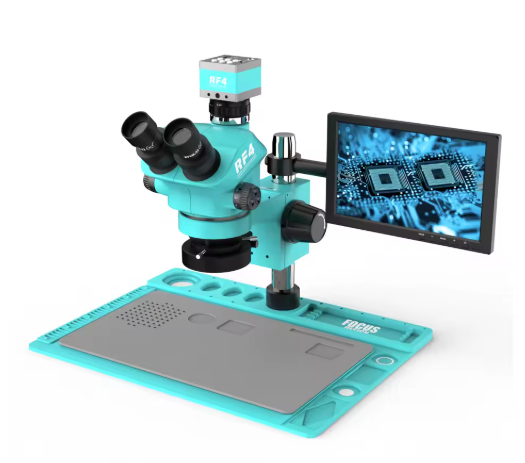

Чудовим прикладом комбінованого пристрою є тринокулярний стереомікроскоп RF4 RF-6565PRO. Це професійний інструмент, призначений для високоточної роботи, особливо у сфері ремонту електроніки, зокрема смартфонів і мікросхем. Також широко застосовується в інших галузях — ювелірна справа, біологія, археологія та матеріалознавство.​

Основні характеристики RF4 RF-6565PRO

• Збільшення: плавний зум від 6,5× до 65×

• Окуляри: ширококутні WF10X/23 мм

• Об’єктив: 0,65–6,5×

• Голова: тринокулярна, нахил 45°, оберт на 360°

• Синхронний зум: одночасне збільшення в окулярах і на екрані при підключенні камери

• Підсвітка: 144 світлодіоди з регулюванням яскравості, біле світло

• Адаптер для камери: 0,5× CTV-лінза

• Робоча відстань: до 155 мм

• Ліфт: хід 50 мм

• Матеріал корпусу: алюмінієвий сплав​

Переваги

• Висока якість зображення: плавне збільшення дозволяє детально розглядати об’єкти без втрати різкості.

• Ергономіка: нахилена голова та можливість обертання забезпечують комфорт під час тривалої роботи.

• Універсальність: підходить для різних завдань — від пайки до наукових досліджень.

• Додаткові аксесуари: в комплекті — алюмінієва платформа, пилозахисна лінза та адаптер для камери.​

Можливі недоліки

• Відсутність вбудованої камери: для виведення зображення на екран потрібна додаткова камера.

• Габарити й вага: вага близько 7–12 кг може обмежити мобільність пристрою.

Ключові характеристики при виборі мікроскопа

Збільшення

• 10x–50x – достатньо для будь-яких завдань з ремонту телефонів;

• До 100x – якщо потрібно розглядати дуже дрібні елементи.

Порада! Не женіться за надто великим збільшенням – зображення може втратити якість і глибину різкості.

Робоча відстань

Відстань між об’єктивом і платою – дуже важлива! Потрібно місце для руки та інструменту.

• Оптимально – 8–20 см.

• Більше = зручніше паяти.

Підсвітка

• Кільцева LED-підсвітка — найкращий вибір, дає рівномірне освітлення.

• Можливість регулювання яскравості — обов’язкова.

Камера та екран

• Full HD (1080p) — мінімум для комфортної роботи;

• 4K — для детального зображення й демонстрацій;

• HDMI-вихід — щоб підключати до великого екрана.

Якість корпусу й стійки

• Металевий корпус;

• Стійка без люфту;

• Можливість регулювання висоти й нахилу.

Вибір мікроскопа — важливий крок у розвитку будь-якого майстра. Хороша оптика не лише покращить якість роботи, але й збереже здоров’я, особливо зір та поставу.

Якщо ви регулярно працюєте з телефонами — не економте на інструменті. Він швидко себе окупить завдяки швидкості, якості та репутації.
