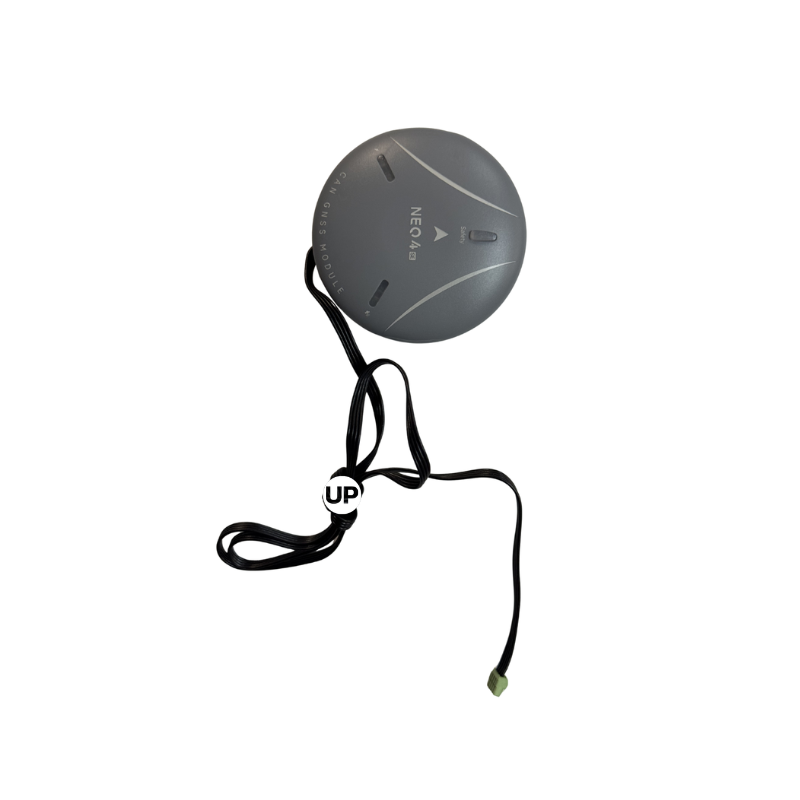

Модуль GPS CUAV NEO 4 SE

CUAV NEO 4 SE — компактний GNSS-модуль для безпілотних літальних апаратів, роботизованих платформ та інших систем, де потрібне стабільне визначення координат і напрямку руху. Пристрій працює на базі приймача u-blox MIA-M10Q та підтримує одночасне використання декількох супутникових систем.

Модуль приймає сигнали GPS, GLONASS, Galileo, BeiDou та QZSS. Підтримка кількох навігаційних систем покращує доступність супутників і допомагає зберігати стабільне позиціонування в умовах міської забудови, складного рельєфу або часткового перекриття неба.

За обробку даних відповідає процесор STM32H5 на базі ядра Arm Cortex-M33 з частотою до 250 МГц. Модуль використовує програмну архітектуру CUAV M4C, яка забезпечує швидку передачу та обробку навігаційної інформації в режимі реального часу.

Вбудований електронний компас ST IIS2MDC визначає напрямок руху та передає дані системі автопілота. Для зменшення впливу радіочастотних перешкод використовується система фільтрації Dual SAW у поєднанні з підсилювачем LNA.

Підключення до польотного контролера здійснюється через інтерфейс DroneCAN із роз'ємом JST GH 1.25. Модуль сумісний із системами керування на базі ArduPilot і PX4.

На корпусі передбачені RGB-індикатор стану та кнопка безпечного запуску. Вони дозволяють контролювати роботу навігаційної системи та стан безпеки перед початком польоту.

Завдяки розмірам 60 × 60 × 16,1 мм і вазі 33 г CUAV NEO 4 SE легко встановлюється на різні типи безпілотних платформ. У комплекті є кабель DroneCAN, складана стійка та клейкі елементи для монтажу.

Характеристики

• GNSS-приймач: u-blox MIA-M10Q
• Супутникові системи: GPS, GLONASS, Galileo, BeiDou, QZSS
• Процесор: STM32H5, Arm Cortex-M33, 250 МГц
• Електронний компас: ST IIS2MDC
• Точність позиціонування: 1,5 м CEP
• Частота оновлення: до 10 Гц при одночасній роботі з 4 GNSS або до 25 Гц при роботі з однією системою
• Час холодного старту: близько 27 с
• Час гарячого старту: близько 1 с
• Інтерфейс: DroneCAN
• Роз'єм: JST GH 1.25
• Напруга живлення: 4,7–5,2 В
• Робоча температура: від −10 до +80 °C
• Розміри: 60 × 60 × 16,1 мм
• Вага: 33 г
• Сумісність: ArduPilot, PX4

Комплектація

• GPS-модуль CUAV NEO 4 SE — 1 шт.
• Кабель DroneCAN — 1 шт.

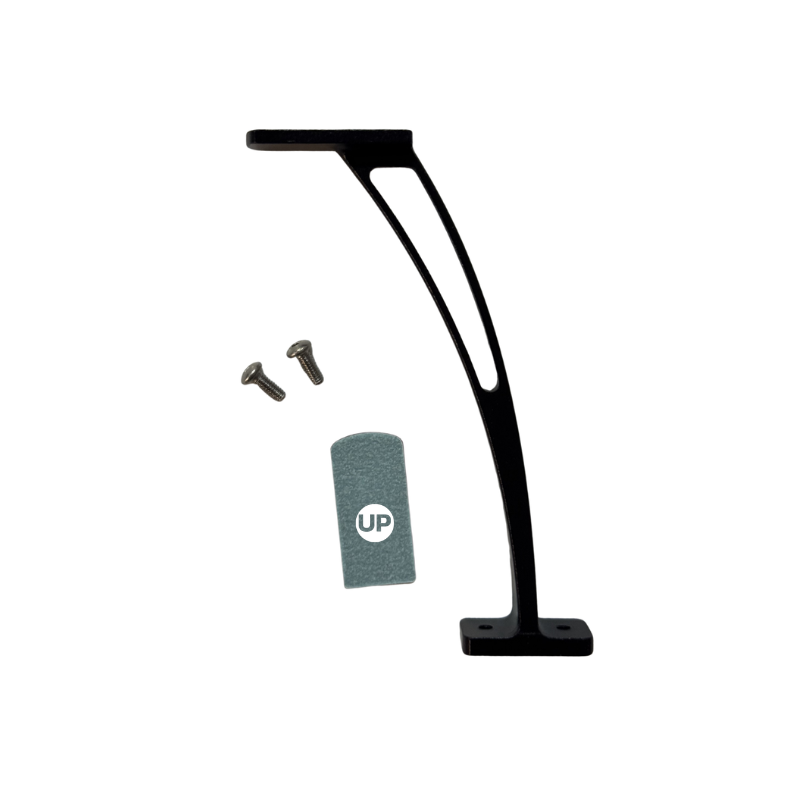

• Складана стійка для GPS-модуля — 1 шт.
• Комплект двосторонніх клейких прокладок — 1 шт.

*Залежно від постачання зовнішній вигляд та комплектація можуть відрізнятися від зображень на сайті. Зовнішній вигляд не впливає на якість та характеристики продукту
