Сервопривід для планерів KST X06/X06H/X06N V6.0 з металевим редуктором

KST X06 V6.0 — надкомпактний цифровий сервопривід для радіокерованих планерів та інших легких авіамоделей, де важливі мінімальні габарити, мала вага й точне керування. Модель має ультратонкий 7-мм корпус з алюмінієвого сплаву та металевий редуктор зі сталевими шестернями.

Сервопривід оснащений безсердечниковим двигуном постійного струму та потенціометричним датчиком положення. Він підтримує PWM-керування, програмування та функцію плавного старту. За живлення 6 В забезпечує момент 1,5 кгс·см, а максимальний момент досягає 1,8 кгс·см при 8,4 В. Швидкість позиціонування становить до 0,07 с/60°.

Компактний формат X06 V6.0 особливо зручний для монтажу в невеликих планерах, зокрема моделях із обмеженим внутрішнім простором. Конструкція сервоприводу передбачає 15T вихідний шліц і монтажні отвори для встановлення в модель.

Особливості

• цифрове PWM-керування;
• металевий редуктор зі сталевими шестернями;
• безсердечниковий двигун постійного струму;
• алюмінієвий корпус;
• ультратонкий корпус завтовшки 7 мм;
• компактні габарити та мала вага;
• швидке позиціонування;
• програмований сервопривід;
• функція плавного старту;
• потенціометричний датчик положення;
• кульковий підшипник 1BB;
• вихідний вал зі шліцом 15T;
• робоча частота до 20 кГц;
• широкий діапазон живлення 3,8–8,4 В. Kstsz

Характеристики

• Модель: KST X06 V6.0
• Тип: цифровий сервопривід
• Номінальна напруга: 6,0 В DC
• Діапазон напруги: 3,8–8,4 В DC
• Момент блокування:
  -0,8 кгс·см при 3,8 В;
  -1,5 кгс·см при 6,0 В;
  -1,8 кгс·см при 8,4 В
• Номінальний момент: 4 Н·см при 6,0 В
• Швидкість без навантаження:
  -0,12 с/60° при 3,8 В;
  -0,08 с/60° при 6,0 В;
  -0,07 с/60° при 8,4 В
• Номінальна швидкість: 0,20 с/60° при 6,0 В
• Струм блокування: 0,58 А при 6,0 В
• Номінальний струм: 0,22 А при 6,0 В

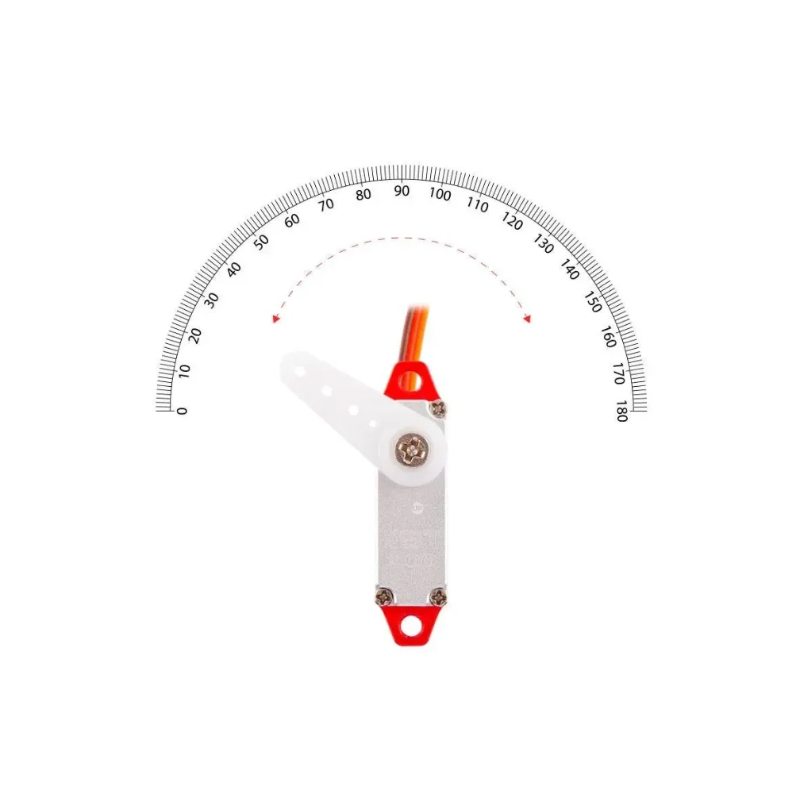

• Кут переміщення: ±60° / 120° загального ходу
• Інтерфейс керування: PWM
• Ширина імпульсу: 900–2100 мкс
• Позиціонування: 1000 / 1500 / 2000 мкс для −60° / 0° / +60°
• Робоча частота: 1520 мкс / 20 кГц
• Тип двигуна: безсердечниковий DC
• Матеріал корпусу: алюмінієвий сплав
• Матеріал редуктора: загартована сталь
• Датчик положення: потенціометр
• Підшипник: 1BB
• Вихідний шліц: 15T, 4 мм

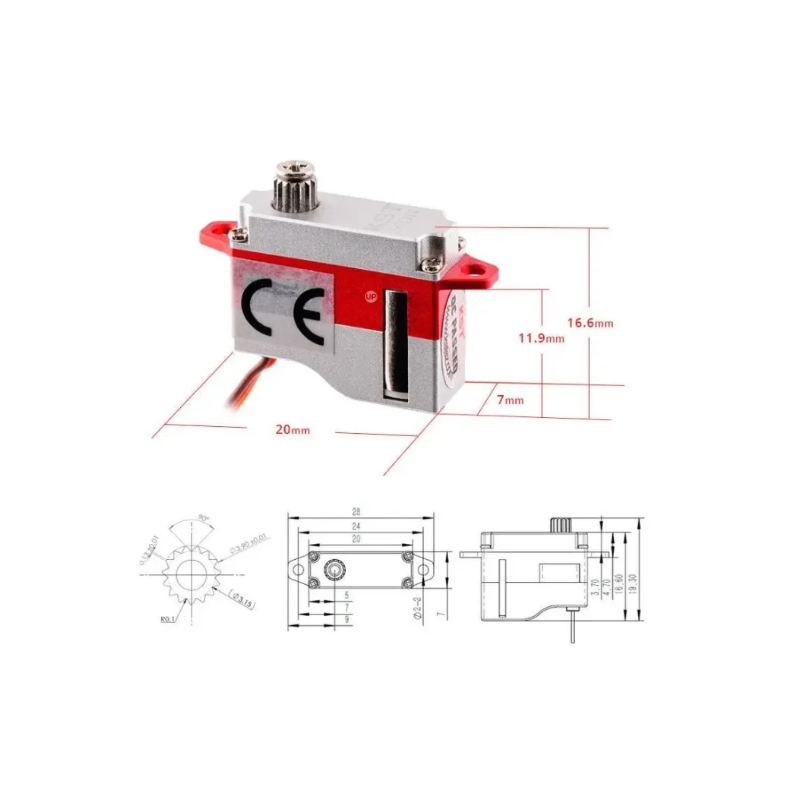

• Розміри: 20 × 7 × 16,6 мм
• Вага: 6 г ±10%
• Робоча температура: від −10 до +65 °C

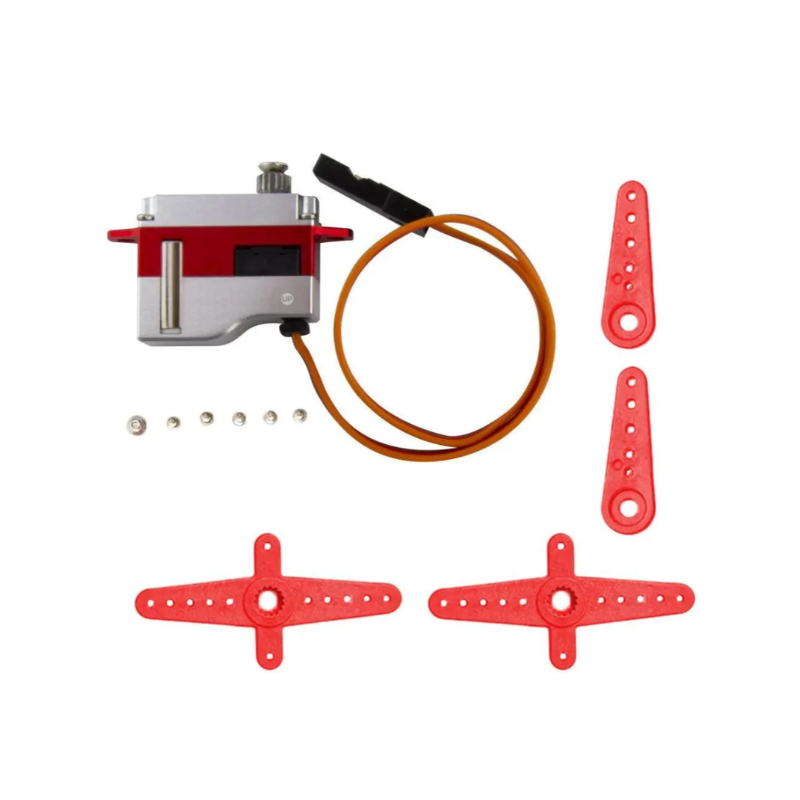

Комплектація

• сервопривід KST X06 V6.0 — 1 шт.;
• пластикові сервокачалки — 4 шт.;
• гвинт сервокачалки — 1 шт.;
• монтажні гвинти — 4 шт.

Призначення

Для радіокерованих планерів та легких авіамоделей.

*Залежно від постачання зовнішній вигляд та комплектація можуть відрізнятися від зображень на сайті. Зовнішній вигляд не впливає на якість та характеристики продукту.
