Сервопривід для планерів KST X20-1806 18кг/0.06сек

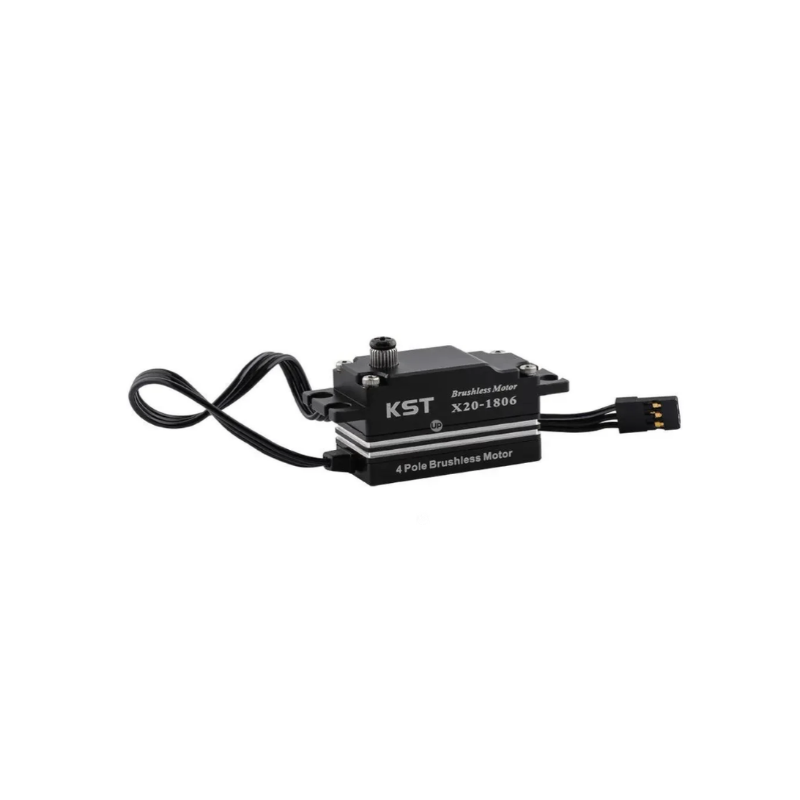

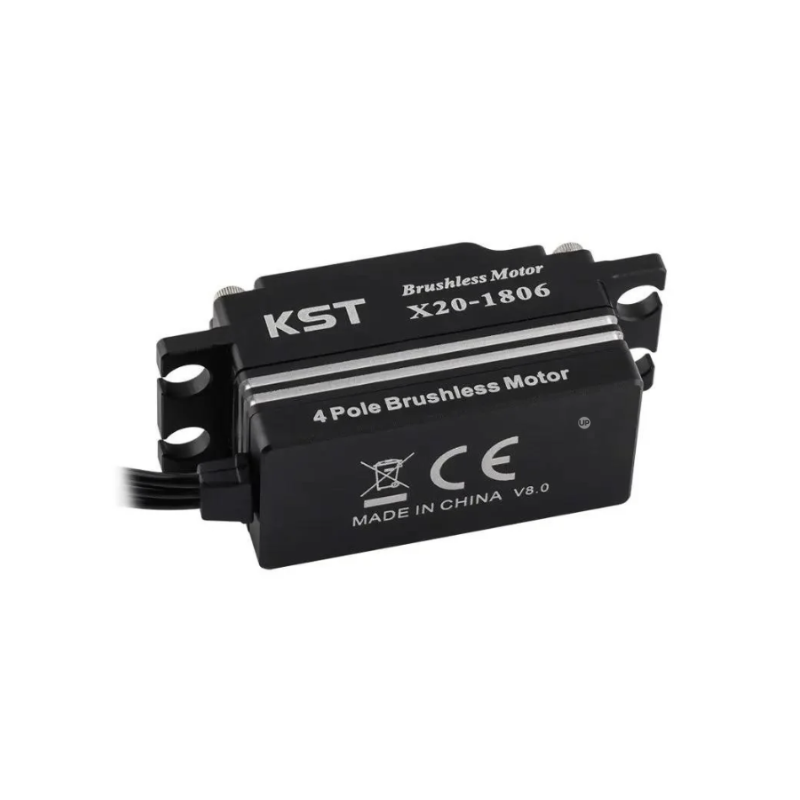

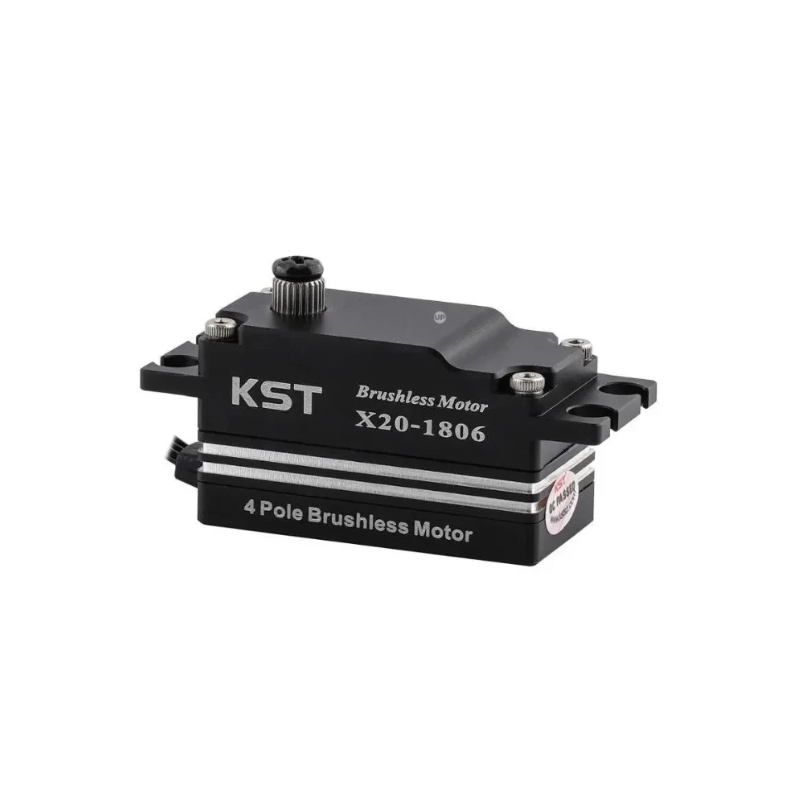

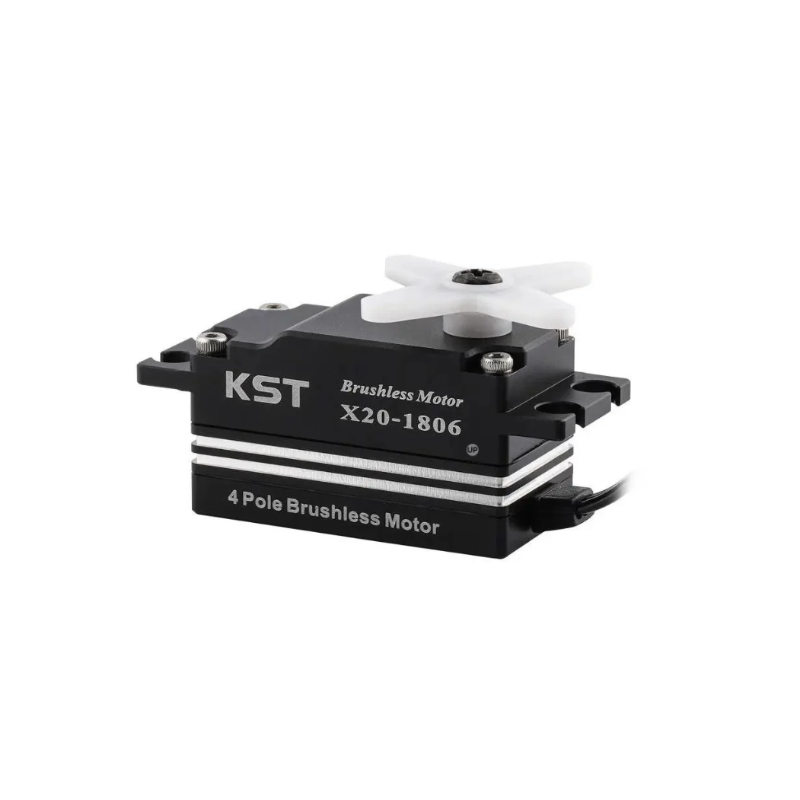

KST X20-1806 — цифровий низькопрофільний сервопривід із 4-полюсним безщітковим двигуном постійного струму. Модель розрахована на системи радіокерування, де потрібне поєднання високого крутного моменту, швидкого відпрацювання команд і невеликої висоти корпусу.

Сервопривід працює в діапазоні напруги 6,0–8,4 В. Залежно від напруги крутний момент становить від 14 до 18 кгс·см, а швидкість повороту на 60° — від 0,08 до 0,06 с. Номінальна робоча напруга становить 7,4 В.
У конструкції використаний алюмінієвий корпус, редуктор із загартованої сталі та два кулькові підшипники. За визначення положення відповідає потенціометр. Вихідний вал має шліц 25T. Сервопривід підтримує

програмування параметрів і функцію плавного пуску.
Низькопрофільний корпус дозволяє використовувати KST X20-1806 у шосейних і дрифтових RC-автомобілях та багі масштабу 1:10. Також модель підходить для високопродуктивних літаків і реактивних авіамоделей, зокрема для монтажу у вузьких крилах.

Особливості

• 4-полюсний безщітковий двигун постійного струму;
• крутний момент до 18 кгс·см;
• швидкість до 0,06 с/60°;
• низькопрофільна конструкція;
• алюмінієвий корпус;
• шестерні із загартованої сталі;
• два кулькові підшипники;
• вихідний вал 25T;
• програмовані параметри;
• програмований плавний пуск;
• PWM-керування;
• робоча частота 1520 мкс / 333 Гц;
• стандартний діапазон ходу ±100°, загалом 200°.

Характеристики

• Бренд: KST
• Модель: X20-1806
• Тип: цифровий низькопрофільний сервопривід
• Номінальна напруга: 7,4 В DC
• Діапазон робочої напруги: 6,0–8,4 В DC
• Крутний момент:
  -6,0 В — 14 кгс·см
  -7,4 В — 16 кгс·см
  -8,4 В — 18 кгс·см
• Швидкість повороту на 60°:
  -6,0 В — 0,08 с
  -7,4 В — 0,07 с
  -8,4 В — 0,06 с
• Пусковий струм:
  -6,0 В — 4,0 А
  -7,4 В — 4,8 А
  -8,4 В — 5,8 А
• Робоча частота: 1520 мкс / 333 Гц

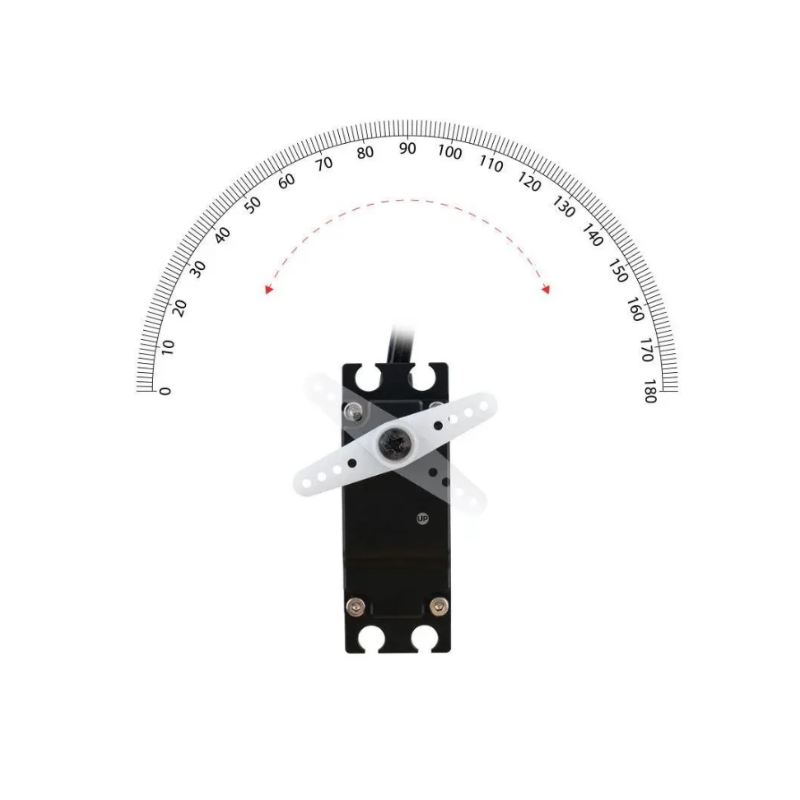

• Кут ходу за замовчуванням: ±100° (200° загалом)
• Діапазон робочих температур: від −20 до +65 °C
• Плавний пуск: є, програмований
• Програмування: підтримується
• Тип двигуна: 4-полюсний безщітковий DC
• Матеріал корпусу: алюмінієвий сплав
• Матеріал шестерень: загартована сталь
• Датчик положення: потенціометр
• Підшипники: 2BB
• Шліц вихідного вала: 25T

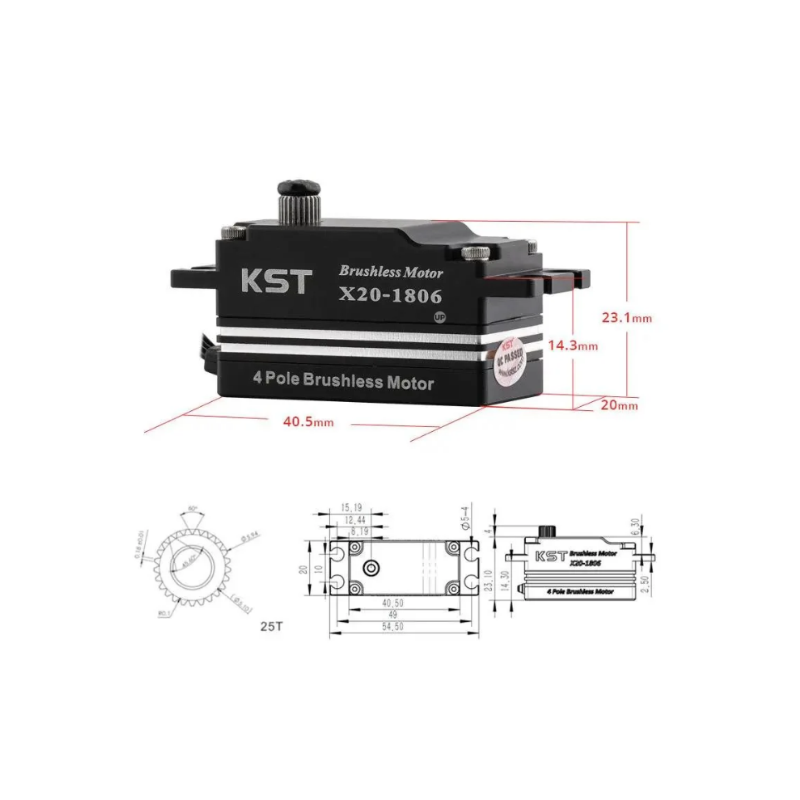

• Розміри корпусу: 40,5 × 20 × 23,1 мм (±0,2 мм)
• Вага: 50 г (±10%)

Параметри керуючого сигналу

• Інтерфейс: PWM Command
• Напруга високого рівня: мін. 3,3 В, макс. 5,0 В
• Напруга низького рівня: макс. 0,0 В / 1,5 В
• Тривалість імпульсу: 500–2500 мкс
• Положення −100° / 0° / +100°: 500 / 1500 / 2500 мкс

Підключення

Сервопривід оснащений триконтактним підключенням:

• чорний провід із білою міткою — Signal, керуючий PWM-сигнал;
• чорний провід із червоною міткою — DC+, живлення;
• чорний провід — DC−, земля.

Важливо: виробник застерігає не підключати сервопривід, коли система вже увімкнена.

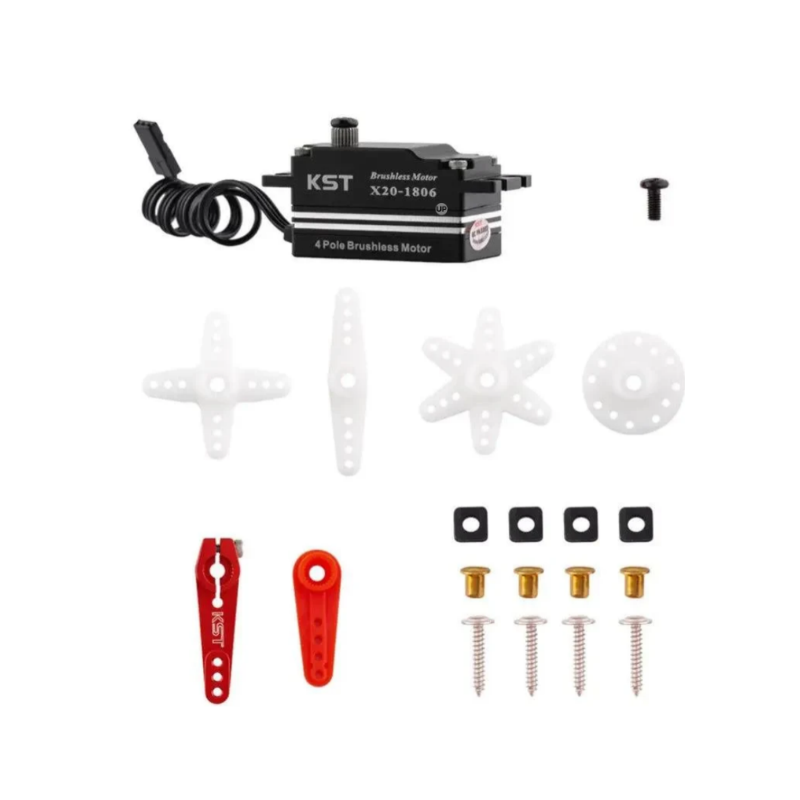

Комплектація

• Сервопривід KST X20-1806 — 1 шт.
• Пакет аксесуарів — 1 шт.

Призначення

Для керування рухомими механізмами RC-моделей: шосейних і дрифтових автомобілів та багі масштабу 1:10, а також літаків і реактивних авіамоделей, де потрібен компактний низькопрофільний сервопривід із високим крутним моментом і швидкою реакцією.

*Залежно від постачання зовнішній вигляд та комплектація можуть відрізнятися від зображень на сайті. Зовнішній вигляд не впливає на якість та характеристики продукту.
