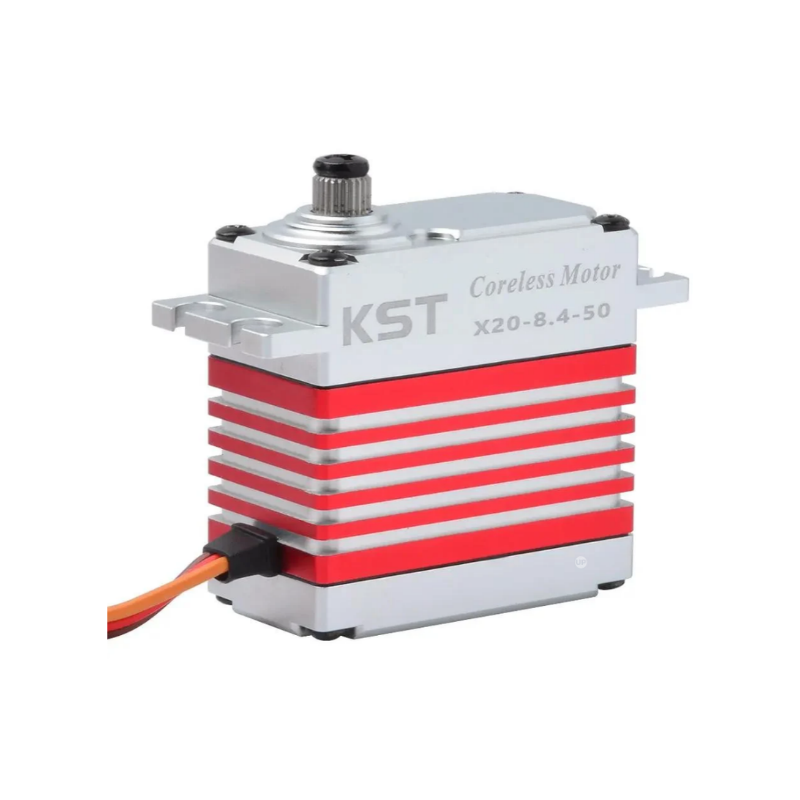

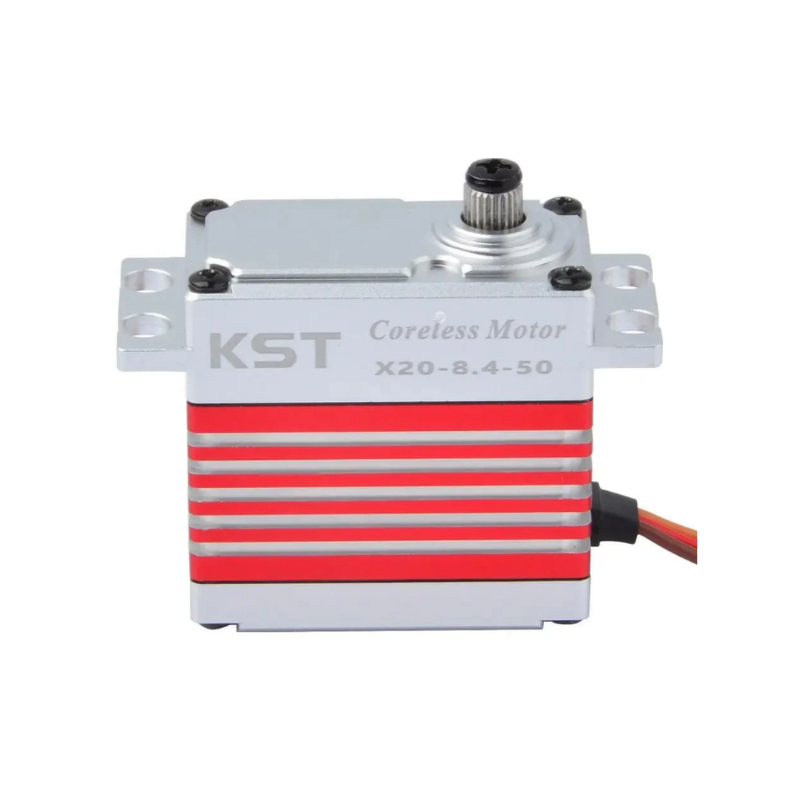

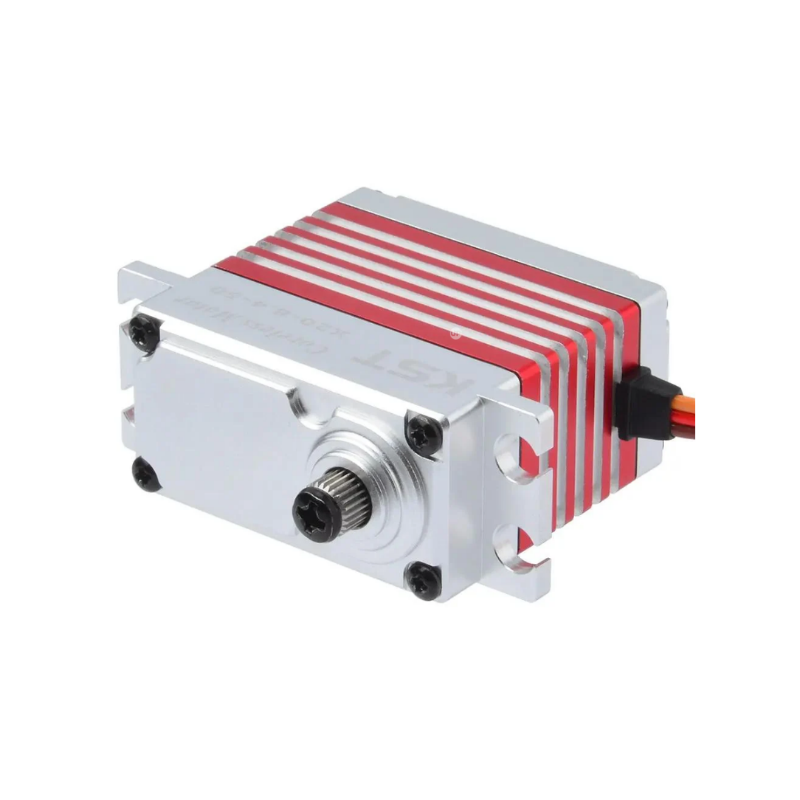

Сервопривід для планерів KST X20-8.4-50 V8.0 45кг/0.15сек

KST X20-8.4-50 V8.0 — потужний цифровий сервопривід стандартного розміру для радіокерованих моделей. Модель працює від напруги 6,0–8,4 В та за максимального живлення розвиває крутний момент 45 кгс·см зі швидкістю повороту 0,15 с/60°.

Сервопривід оснащений Coreless DC двигуном, редуктором із загартованої сталі та двома кульковими підшипниками. Алюмінієвий корпус забезпечує жорсткість конструкції та сприяє відведенню тепла під час роботи. Для контролю положення вихідного вала використовується потенціометр.

X20-8.4-50 підтримує програмування та має програмований плавний пуск. Керування здійснюється PWM-сигналом із робочою частотою 1520 мкс / 333 Гц. Стандартний кут ходу становить ±50°, тобто 100° загалом. Вихідний вал виконаний зі шліцом 25T діаметром 6 мм.

Модель призначена для потужних RC-систем, зокрема великих авіамоделей, шосейних і позашляхових автомобілів, моделей із ДВЗ та електроприводом, а також краулерів.

Особливості

• крутний момент до 45 кгс·см;
• швидкість повороту до 0,15 с/60°;
• Coreless DC двигун;
• редуктор із загартованої сталі;
• алюмінієвий корпус;
• два кулькові підшипники;
• програмовані параметри;
• програмований плавний пуск;
• PWM-керування;
• вихідний вал 25T, 6 мм.

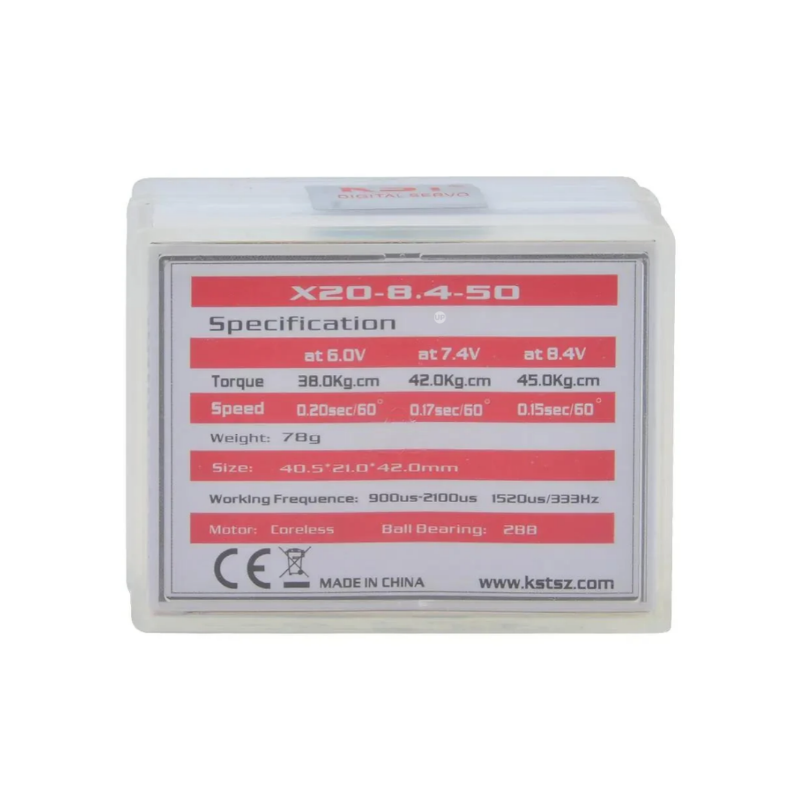

Характеристики

• Бренд: KST
• Модель: X20-8.4-50 V8.0
• Тип: цифровий сервопривід
• Номінальна напруга: 7,4 В DC
• Діапазон напруги: 6,0–8,4 В DC
• Крутний момент: 38 кгс·см при 6,0 В; 42 кгс·см при 7,4 В; 45 кгс·см при 8,4 В
• Швидкість: 0,20 с/60° при 6,0 В; 0,17 с/60° при 7,4 В; 0,15 с/60° при 8,4 В
• Робоча частота: 1520 мкс / 333 Гц
• Кут ходу за замовчуванням: ±50° (100° загалом)
• Діапазон температур: від −10 до +65 °C
• Плавний пуск: програмований
• Програмування: так
• Матеріал корпусу: алюмінієвий сплав
• Тип двигуна: Coreless DC
• Матеріал шестерень: загартована сталь
• Датчик положення: потенціометр
• Кулькові підшипники: 2BB
• Шліц вихідного вала: 25T, 6 мм

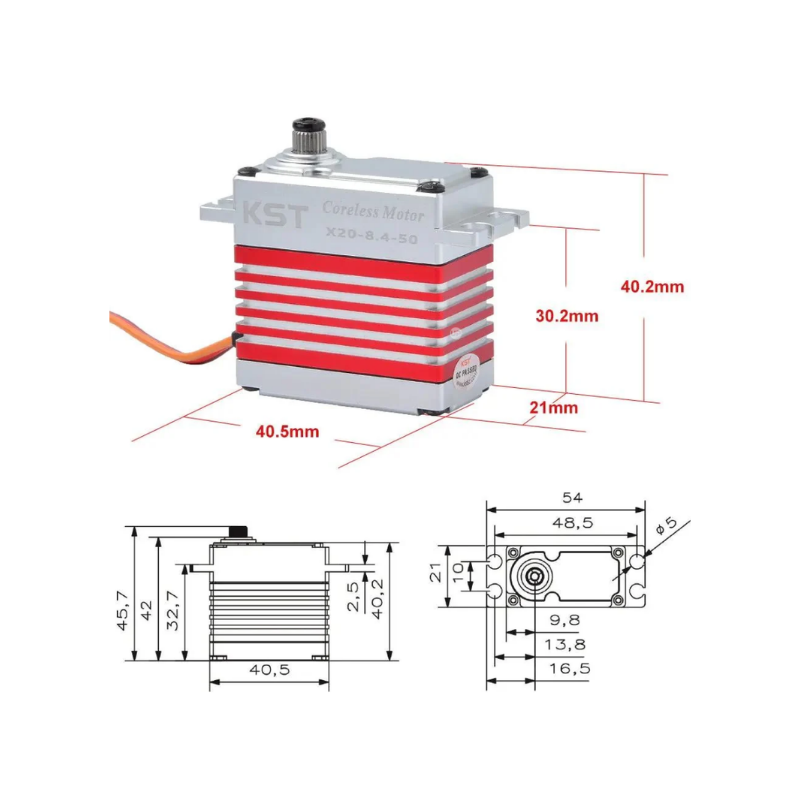

• Розміри корпусу: 40,5 × 21 × 42 мм (±0,2 мм)
• Вага: 78 г (±10%)

Параметри керуючого сигналу

• Інтерфейс: PWM
• Тривалість імпульсу: 900–2100 мкс
• Положення −50° / 0° / +50°: 1000 / 1500 / 2000 мкс
• HIGH: мін. 3,3 В, макс. 5,0 В
• LOW: мін. 0 В, макс. 1,5 В

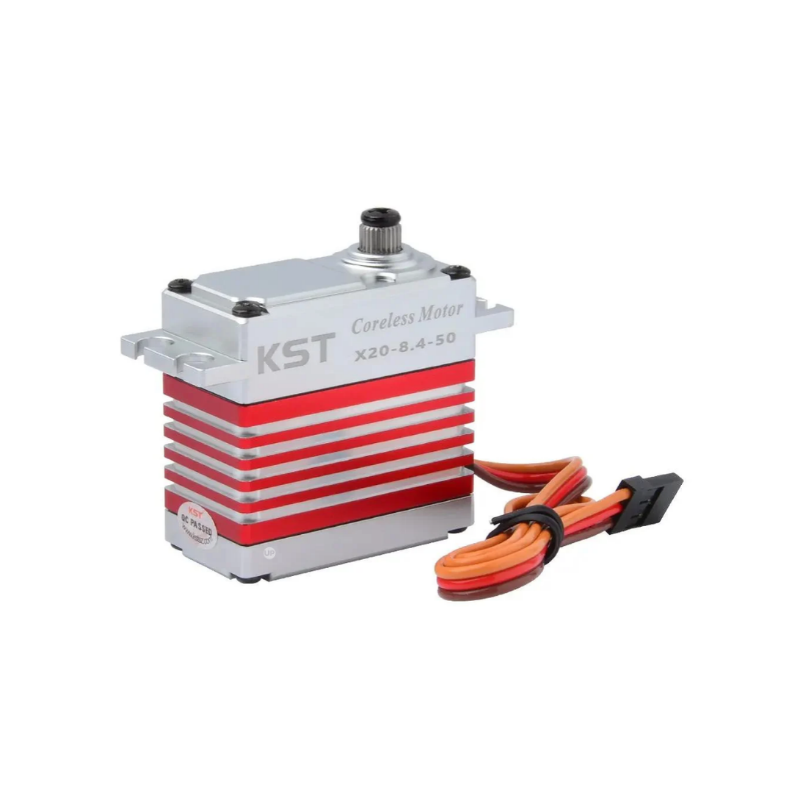

Підключення

• Помаранчевий провід: сигнал (PWM)
• Червоний провід: DC+
• Коричневий провід: DC−

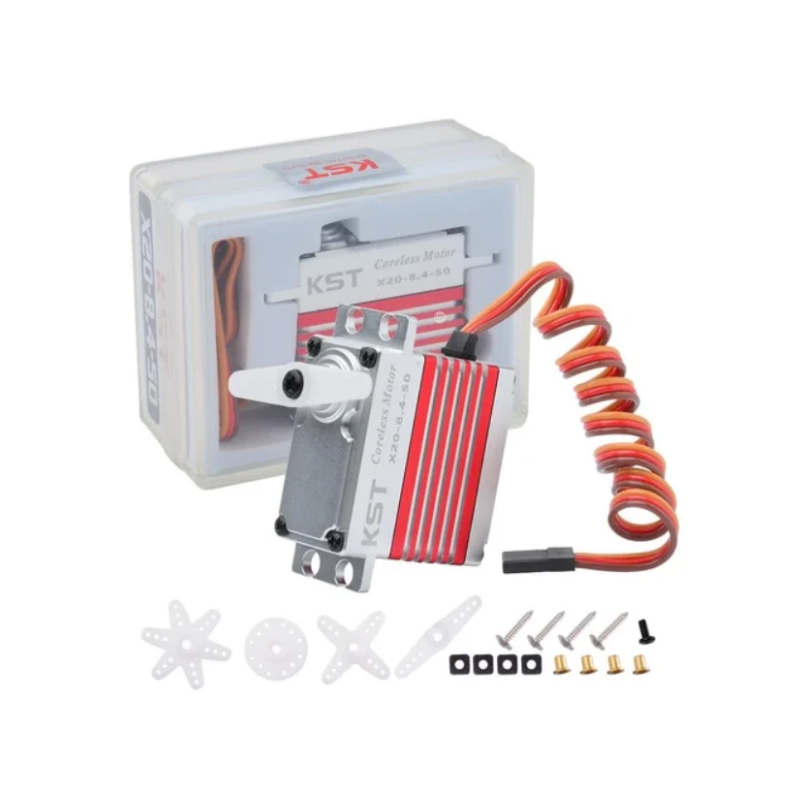

Комплектація

• Сервопривід KST X20-8.4-50 — 1 шт.
• Пакет аксесуарів — 1 шт.

Призначення

Для RC-автомобілів та авіамоделей.

*Залежно від постачання зовнішній вигляд та комплектація можуть відрізнятися від зображень на сайті. Зовнішній вигляд не впливає на якість та характеристики продукту.
