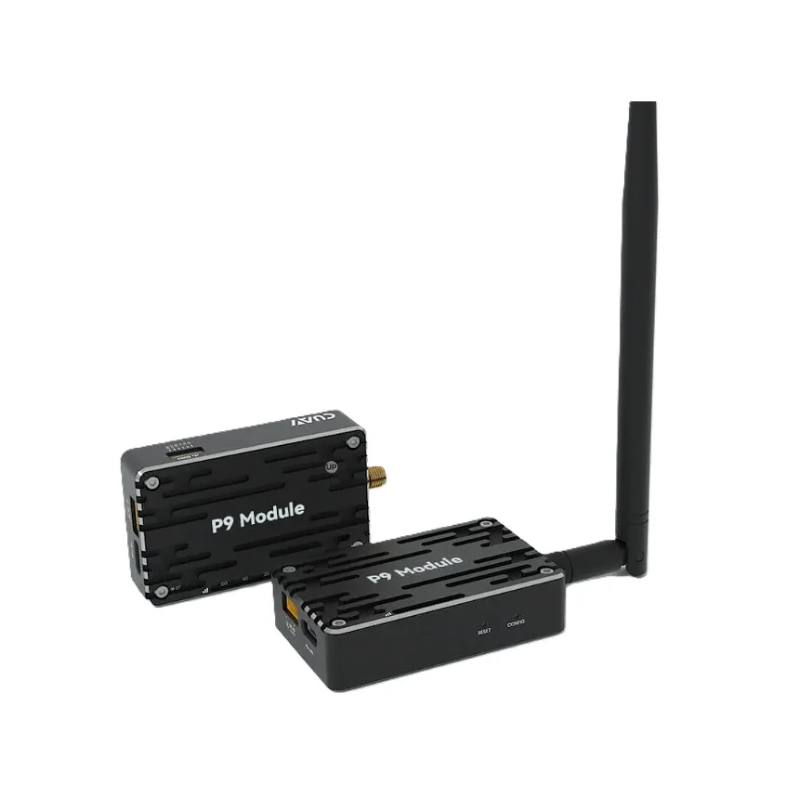

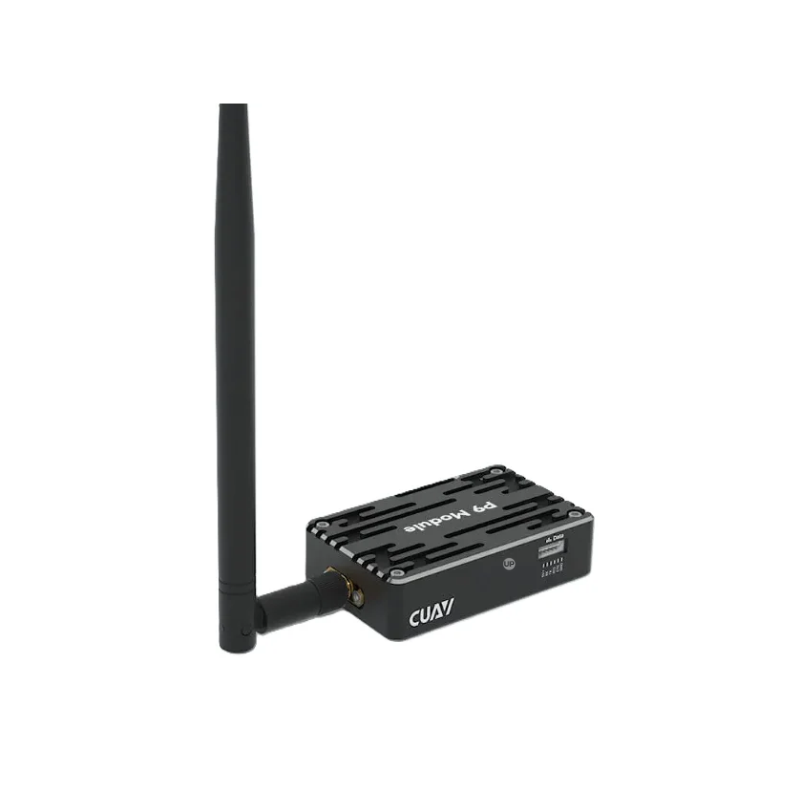

Модуль телеметрії CUAV P9 Radio (Ground unit)

CUAV P9 Radio Ground Unit — наземний модуль телеметрії для організації двостороннього обміну даними між наземною станцією керування та бортовим обладнанням безпілотних систем. Пристрій працює в частотному діапазоні 902–928 МГц, підтримує швидкість передавання до 276 Кбіт/с та має заявлену дальність зв'язку до 40 км залежно від умов експлуатації й конфігурації обладнання.

Для передавання даних використовується технологія стрибкоподібної зміни частоти (Frequency Hopping) з адаптивною смугою пропускання та автоматичним уникненням перешкод. Модуль підтримує корекцію помилок, контроль цілісності даних і повторне передавання пакетів для зменшення втрат інформації під час зв'язку.

CUAV P9 Radio підтримує пряме з'єднання між пристроями, ретрансляцію даних, автоматичну маршрутизацію та самовідновлення з'єднання. Завдяки інтерфейсам TTL і USB Type-C пристрій можна налаштувати для роботи на наземній або бортовій стороні системи. Версія Ground Unit (Base) призначена для використання в наземному обладнанні.

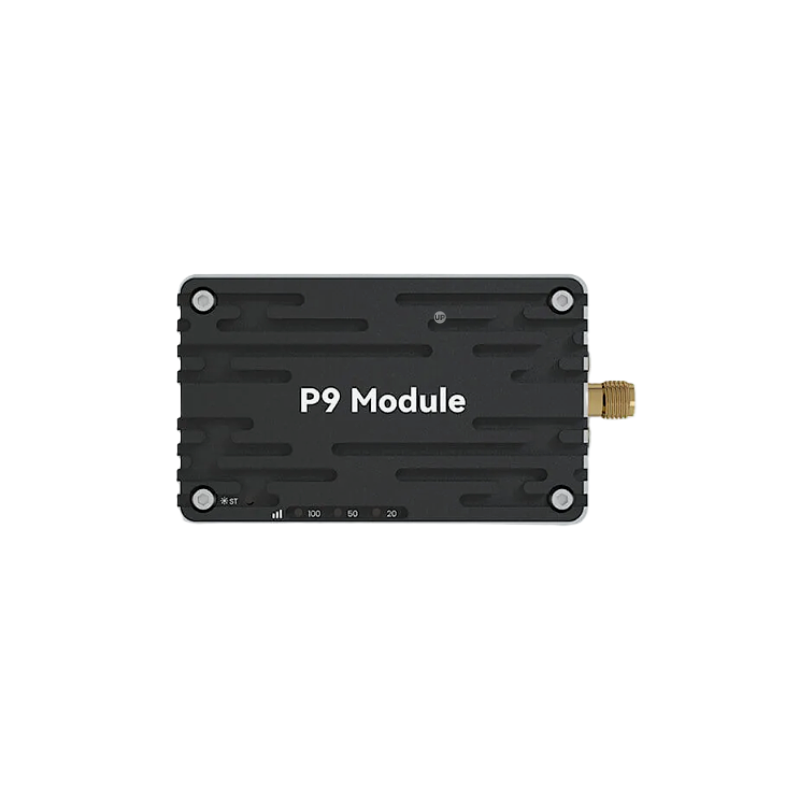

Модуль працює від джерела живлення з напругою 12–60 В. Корпус виготовлений з авіаційного алюмінієвого сплаву, який сприяє відведенню тепла та забезпечує електромагнітне екранування. Ребриста поверхня корпусу покращує пасивне охолодження.

Особливості

• Тип виконання: Ground Unit (Base), наземний модуль
• Тип зв'язку: двостороння телеметрія
• Технологія передавання: Frequency Hopping
• Протокол передавання: Transparent Transmission
• Режими зв'язку: точка-точка, ретрансляція
• Мережеві функції: автоматична маршрутизація, збереження та пересилання пакетів, самовідновлення з'єднання
• Корекція помилок: Hamming, BCH, Golay, Reed-Solomon, Viterbi
• Контроль цілісності даних: CRC-32
• Повторне передавання пакетів: ARQ
• Перемикання ролей Ground Unit / Sky Unit: підтримується
• Матеріал корпусу: авіаційний алюмінієвий сплав
• Охолодження: пасивне

Характеристики

• Бренд: CUAV
• Модель: P9 Radio
• Версія: Ground Unit (Base)
• Тип: наземний модуль телеметрії
• Робоча частота: 902–928 МГц
• Метод розширення спектра: Frequency Hopping
• Протокол передавання: прозоре передавання даних
• Максимальна швидкість радіоканалу: 276 Кбіт/с
• Дальність зв'язку: до 40 км за відповідних умов
• Чутливість приймача при 115,2 Кбіт/с: −110 dBm
• Чутливість приймача при 172,8 Кбіт/с: −108 dBm
• Чутливість приймача при 230,4 Кбіт/с: −107 dBm
• Потужність передавання: 100–1000 мВт (20–30 dBm)
• Потужність за замовчуванням: 1000 мВт
• Підсилення антени: 5 dBi
• Максимальна швидкість UART: 230,4 Кбіт/с
• Швидкість UART за замовчуванням: 57 600 бод
• Послідовний інтерфейс: 3,3 В CMOS TTL

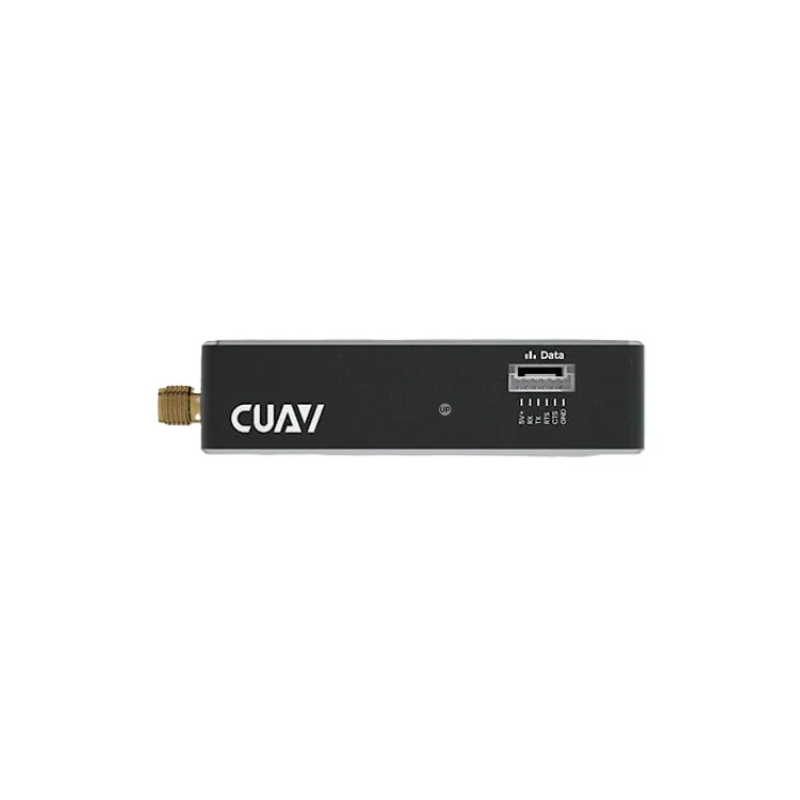

• Роз'єм даних: GHR-06V-S
• Антенний роз'єм: SMA
• USB-інтерфейс: Type-C
• Роз'єм живлення: XT30PW-M
• Вхідна напруга: 12–60 В
• Струм у режимі сну: менше 1 мА
• Струм у режимі очікування: менше 3,5 мА
• Струм під час приймання: 35–80 мА
• Піковий струм передавання: менше 2 А
• Робоча температура: від −40 до +85 °C
• Допустима вологість: 5–95% без конденсації
• Розміри модуля: 65 × 40 × 16,5 мм
• Вага модуля: 55 г
• Вага антени: 31 г
• Загальна вага з антеною: 86 г

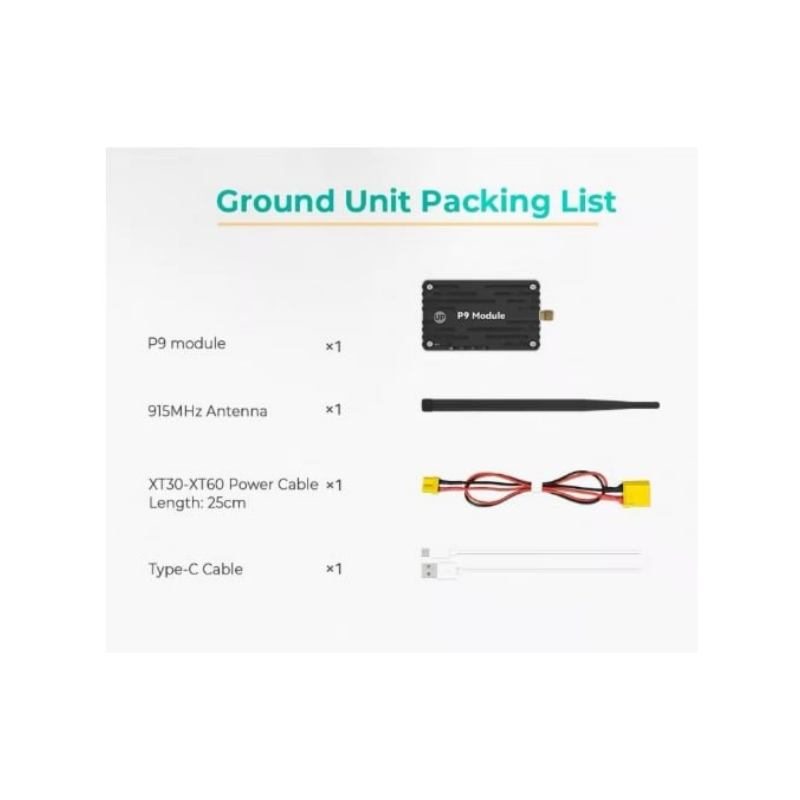

Комплектація

• Модуль телеметрії CUAV P9 Radio Ground Unit: 1 шт.
• Антена 915 МГц: 1 шт.
• Кабель живлення XT30–XT60, 25 см: 1 шт.
• Кабель USB Type-C: 1 шт.

Призначення

• Для наземної телеметрії БПЛА.

*Залежно від постачання зовнішній вигляд та комплектація можуть відрізнятися від зображень на сайті. Зовнішній вигляд не впливає на якість та характеристики продукту.
