Модуль телеметрії CUAV P9 Radio (Sky unit)

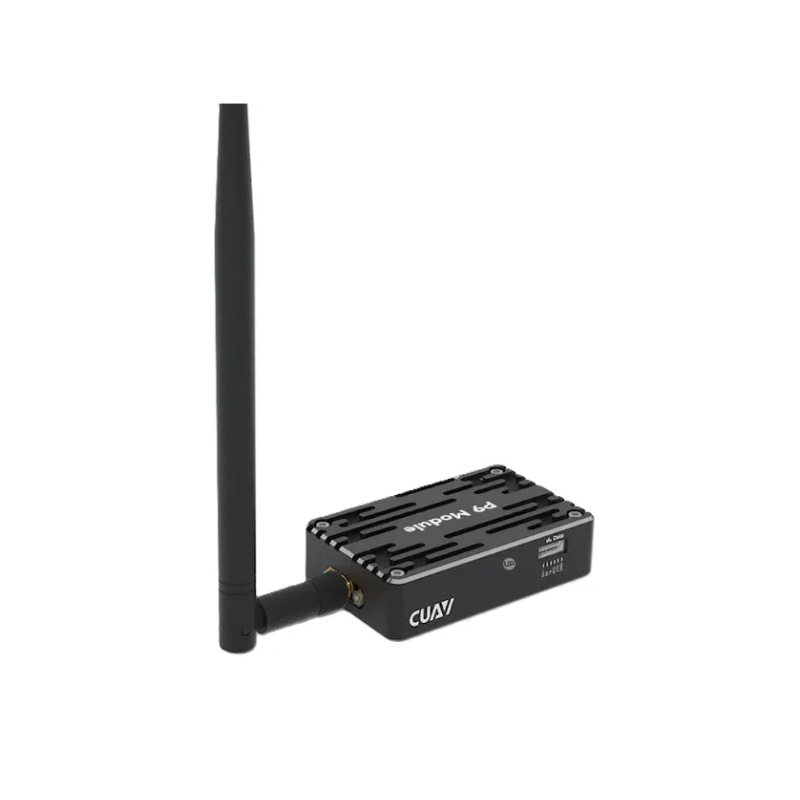

CUAV P9 Radio Sky Unit — бортовий модуль телеметрії для встановлення на безпілотні літальні апарати. Забезпечує двосторонній обмін даними через радіоканал у частотному діапазоні 902–928 МГц. Швидкість передавання становить до 276 Кбіт/с, а заявлена дальність зв'язку — до 40 км залежно від умов експлуатації та конфігурації обладнання.

Модуль використовує технологію стрибкоподібної зміни частоти (Frequency Hopping), адаптивну смугу пропускання та механізми корекції помилок для зменшення впливу радіоперешкод. Підтримує пряме з'єднання, ретрансляцію даних, автоматичну маршрутизацію та відновлення зв'язку.
Для підключення до бортового обладнання передбачений послідовний інтерфейс TTL 3,3 В, а також порт

USB Type-C. Конструкція дозволяє змінювати роль модуля між бортовим і наземним залежно від налаштувань системи. Діапазон вхідної напруги 12–60 В забезпечує сумісність із різними системами живлення БПЛА.

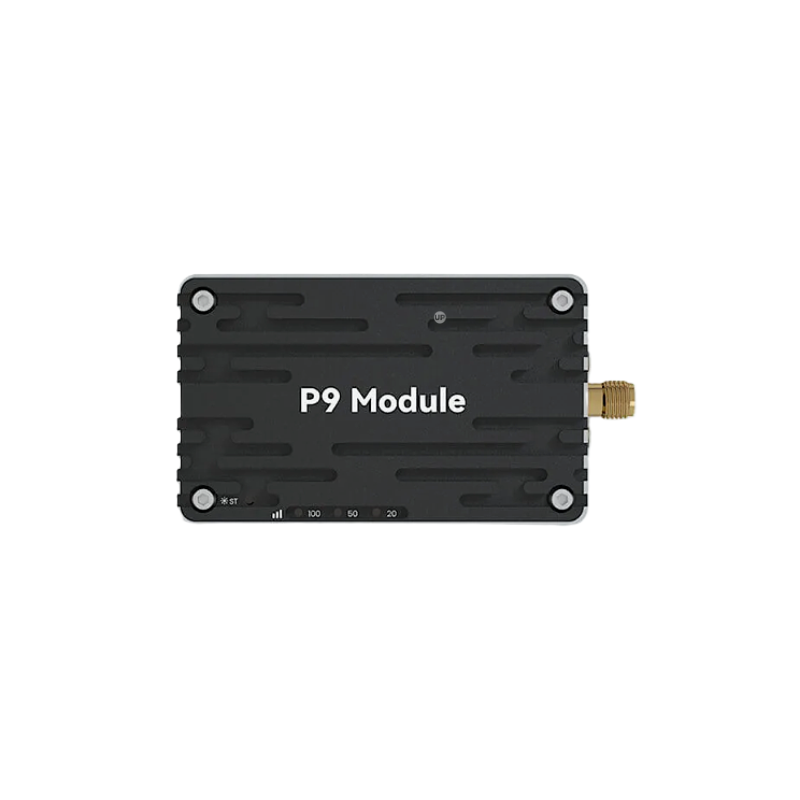

Корпус виготовлений з алюмінієвого сплаву та має ребристу поверхню для пасивного відведення тепла.

Особливості

• Тип виконання: Sky Unit (Mobile)
• Тип зв'язку: двостороння телеметрія
• Технологія передавання: Frequency Hopping
• Протокол передавання: Transparent Transmission
• Режими зв'язку: точка-точка, ретрансляція
• Мережеві функції: автоматична маршрутизація, збереження та пересилання пакетів, самовідновлення з'єднання
• Корекція помилок: Hamming, BCH, Golay, Reed-Solomon, Viterbi
• Контроль цілісності даних: CRC-32
• Повторне передавання пакетів: ARQ
• Перемикання ролей Sky Unit / Ground Unit: підтримується
• Матеріал корпусу: алюмінієвий сплав
• Охолодження: пасивне

Характеристики

• Бренд: CUAV
• Модель: P9 Radio
• Версія: Sky Unit (Mobile)
• Тип: бортовий модуль телеметрії
• Робоча частота: 902–928 МГц
• Максимальна швидкість радіоканалу: 276 Кбіт/с
• Дальність зв'язку: до 40 км за відповідних умов
• Чутливість приймача при 115,2 Кбіт/с: −110 dBm
• Чутливість приймача при 172,8 Кбіт/с: −108 dBm
• Чутливість приймача при 230,4 Кбіт/с: −107 dBm
• Потужність передавання: 100–1000 мВт (20–30 dBm)
• Потужність за замовчуванням: 1000 мВт
• Підсилення антени: 5 dBi
• Максимальна швидкість UART: 230,4 Кбіт/с
• Швидкість UART за замовчуванням: 57 600 бод
• Послідовний інтерфейс: 3,3 В CMOS TTL

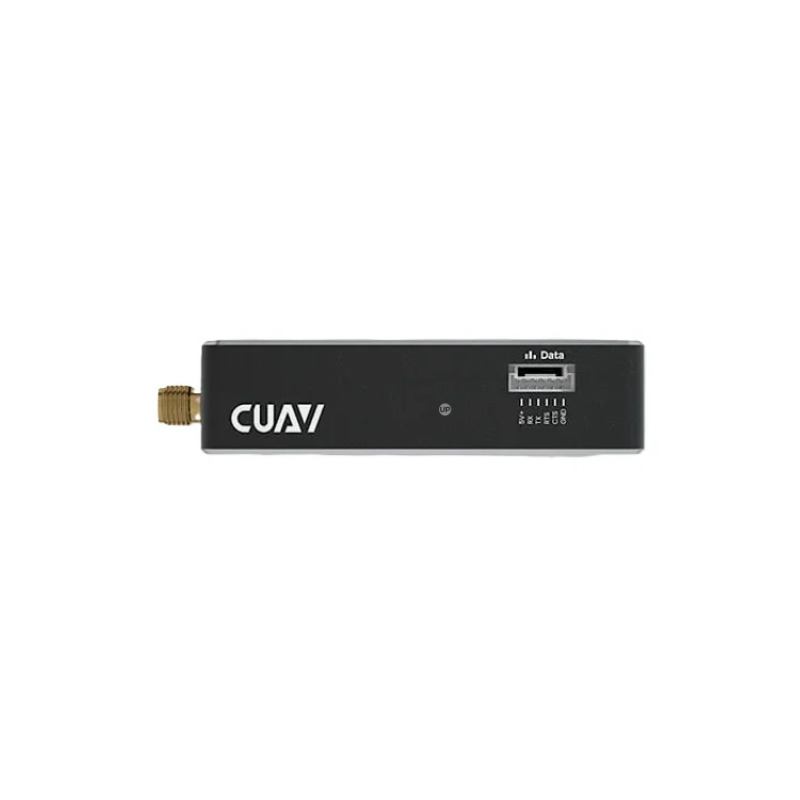

• Роз'єм даних: GHR-06V-S
• Антенний роз'єм: SMA
• USB-інтерфейс: Type-C
• Роз'єм живлення: XT30PW-M
• Вхідна напруга: 12–60 В
• Струм у режимі сну: менше 1 мА
• Струм у режимі очікування: менше 3,5 мА
• Струм під час приймання: 35–80 мА
• Піковий струм передавання: менше 2 А
• Робоча температура: від −40 до +85 °C
• Допустима вологість: 5–95% без конденсації
• Розміри: 65 × 40 × 16,5 мм
• Вага модуля: 55 г
• Вага антени: 31 г
• Загальна вага з антеною: 86 г

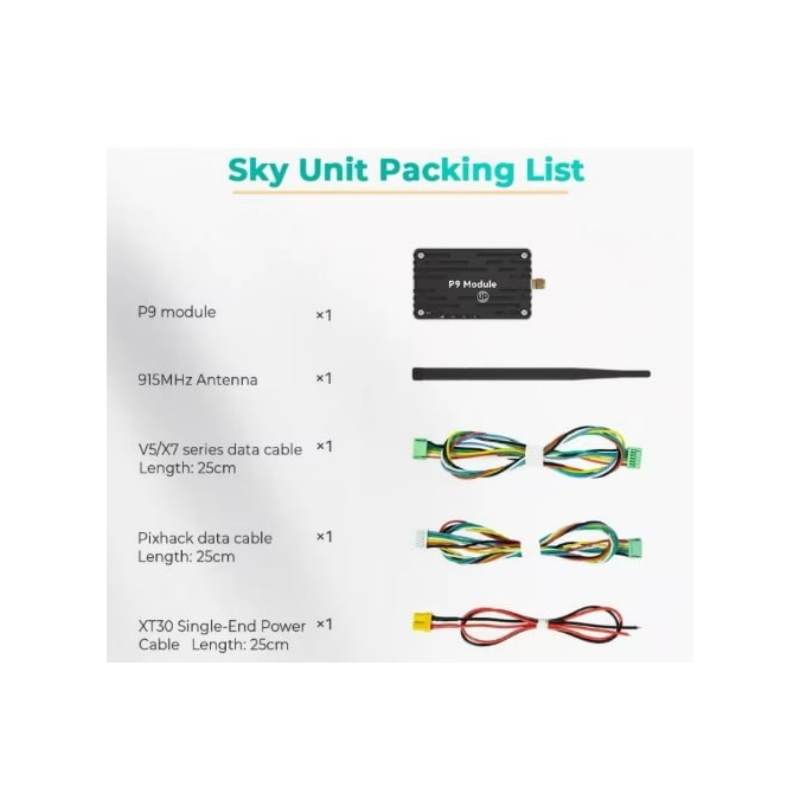

Комплектація

• Модуль телеметрії CUAV P9 Radio Sky Unit: 1 шт.
• Антена 915 МГц: 1 шт.
• Кабель даних для контролерів серії V5/X7, 25 см: 1 шт.
• Кабель даних Pixhawk, 25 см: 1 шт.
• Кабель живлення XT30, 25 см: 1 шт.

Призначення

• Для бортової телеметрії БПЛА.

*Залежно від постачання зовнішній вигляд та комплектація можуть відрізнятися від зображень на сайті. Зовнішній вигляд не впливає на якість та характеристики продукту
